WHC系列：ProtoForge --- 工业协议仿真与联调平台

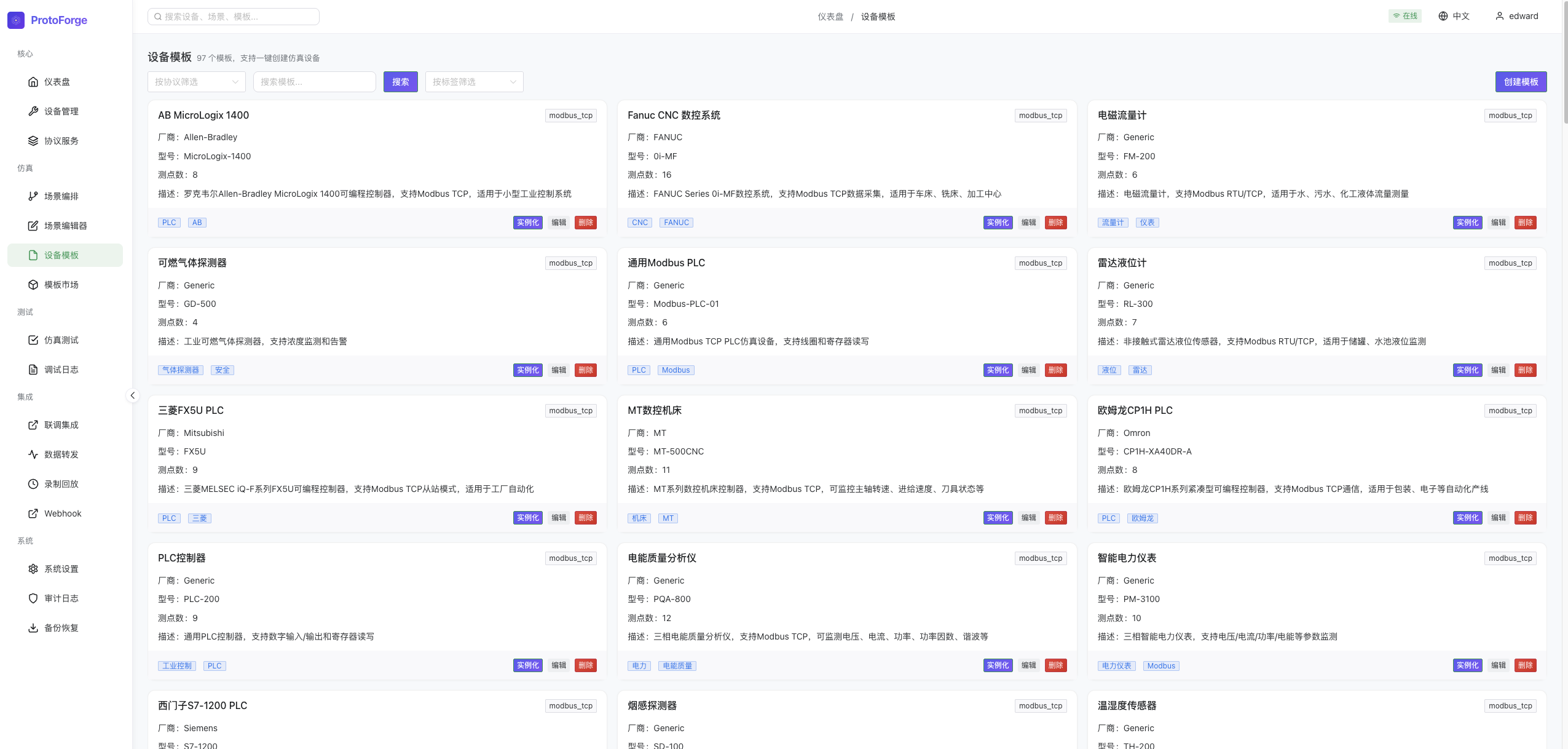

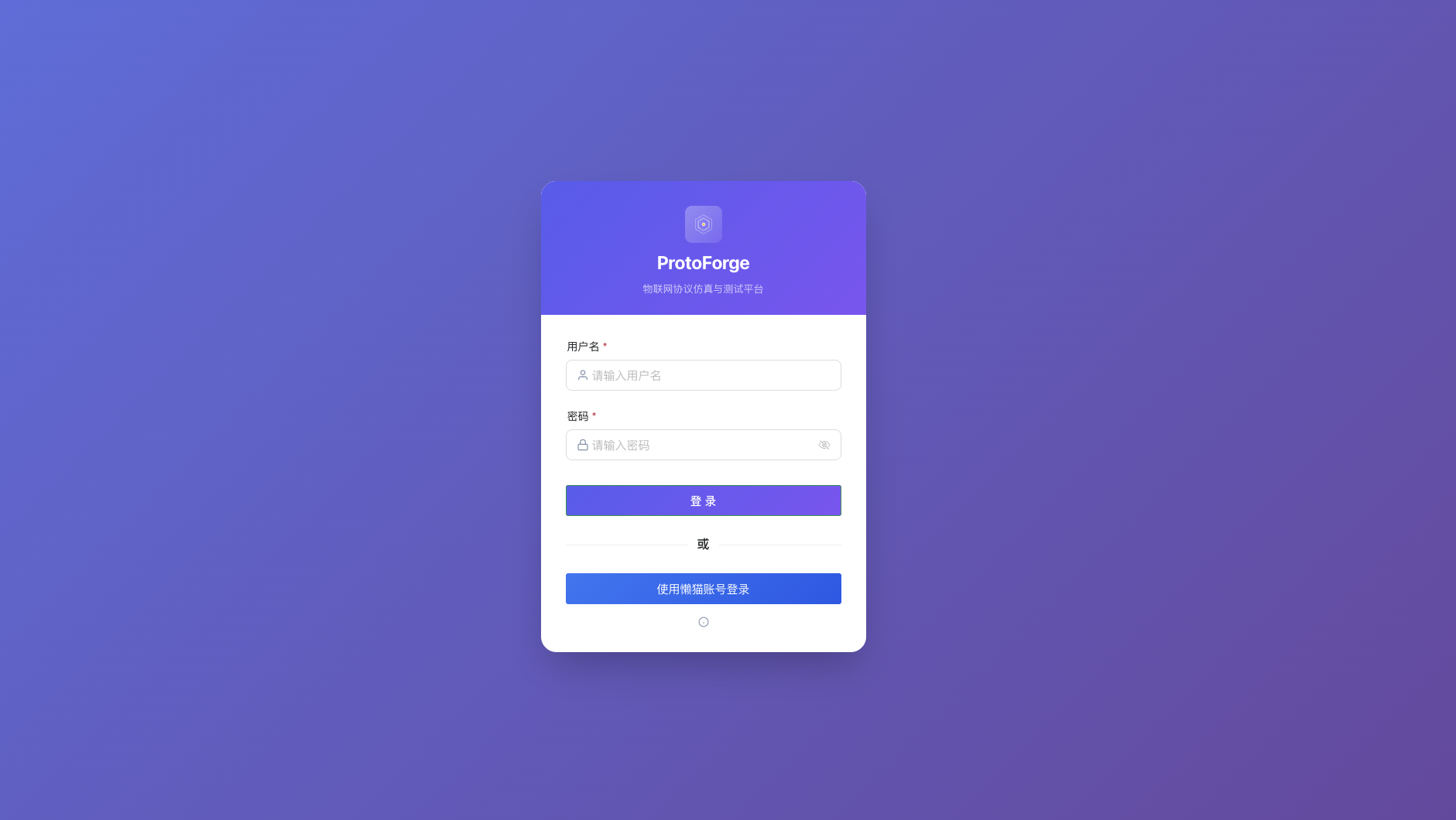

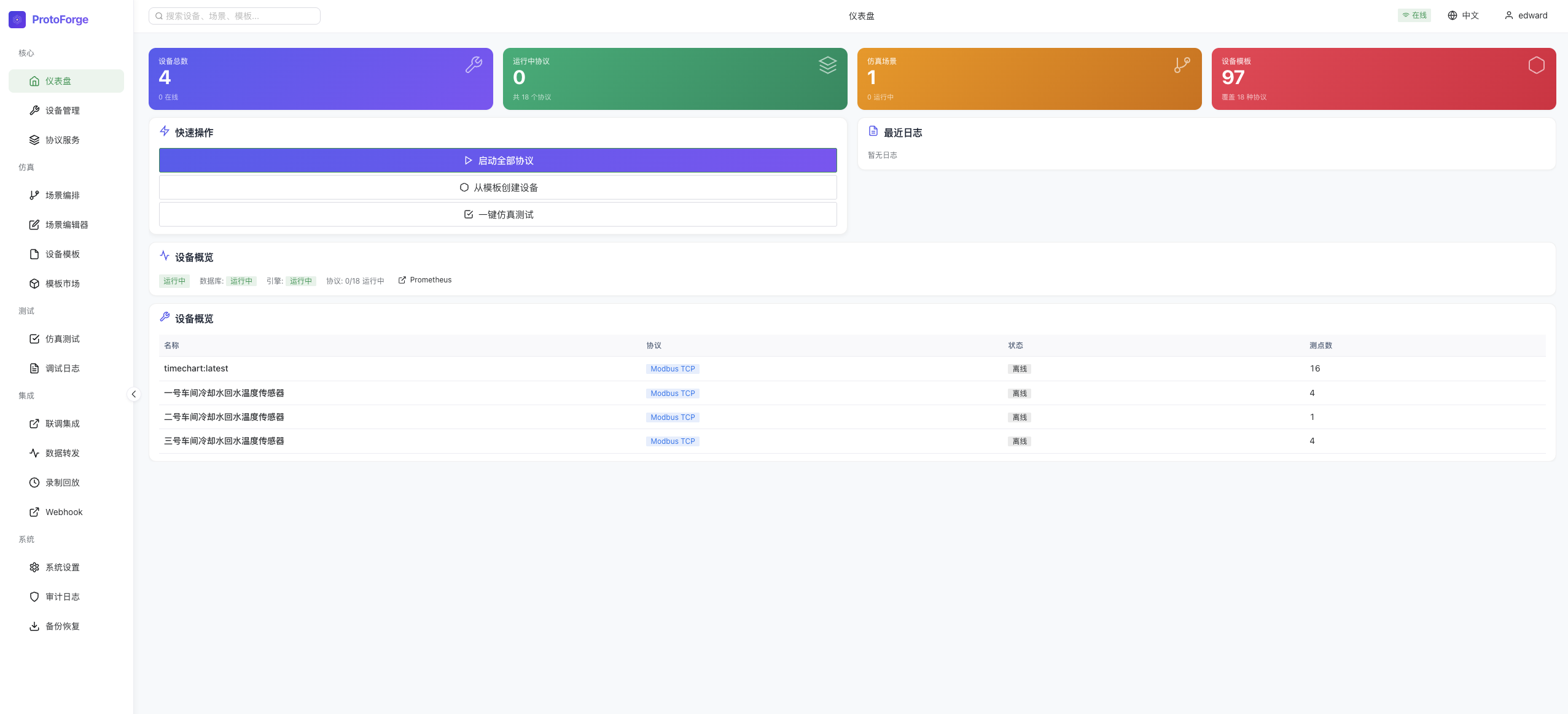

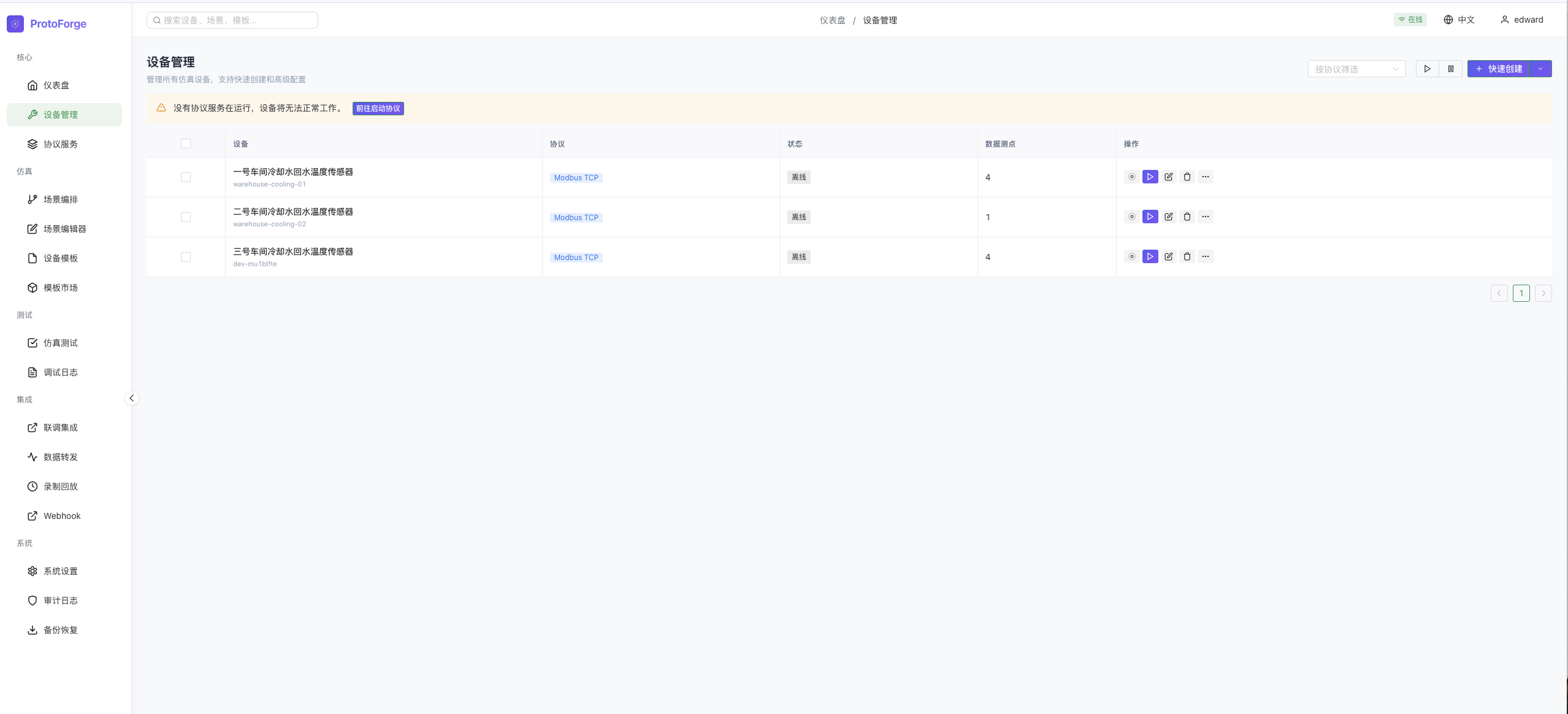

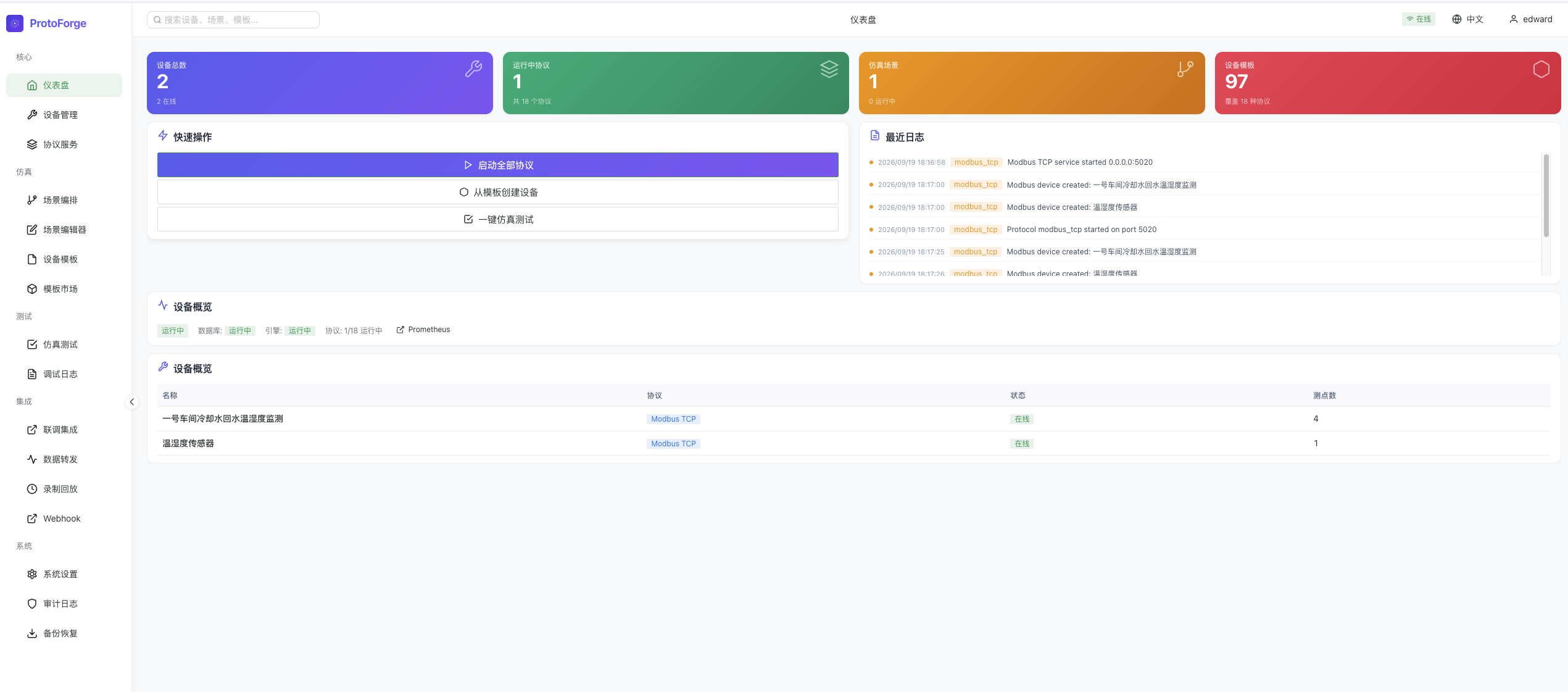

https://appstore.lazycat.cloud/#/shop/detail/cloud.lazycat.app.protoforge ## 🎯 What —— 这是什么？ ProtoForge 是一个把“虚拟设备、工业协议、场景编排和测试记录”放在同一个 Web 控制台里的仿真平台。它适合在没有真实 PLC、传感器或摄像机的情况下，先把上位机、网关和数据采集程序联调起来。 它的工作方式可以概括为： - 在管理页面创建一个虚拟设备，并为设备提供温度、湿度、压力、流量等测点。 - 在“协议服务”启动 Modbus TCP、OPC UA、MQTT、Siemens S7、Omron FINS、GB28181、BACnet/IP、HTTP REST 等协议。 - 用场景把多个设备组合起来，设置阈值、值变化、定时或脚本规则。 - 通过外部工业客户端连接懒猫盒子发布的 TCP/UDP 端口，观察调试日志、录制交互并回放。 - 把数据转发到 EdgeLite、InfluxDB、HTTP 服务或 Webhook，或者导出备份留档。 当前实例展示了 **97 个设备模板、18 类协议**。数据保存在服务端 SQLite 中，同一懒猫实例的设备、场景和日志不依赖浏览器本地缓存。 ## 🛠️ How —— 怎么用？ ### 一、访问应用并用懒猫账号登录   > 如果 OIDC 暂时不可用，可以使用本地兜底账号 `admin / admin123` 进入，再到“系统设置 → 用户管理”修改密码。生产环境不要长期保留默认密码。 ### 二、用温湿度传感器完成第一条联调链路 下面是一组可以直接照抄的中文业务数据，适合做第一次体验： - 场景：一号车间冷却水回路联调 - 设备：一号车间冷却水回水温湿度监测 - 协议：Modbus TCP - 测点：`temperature`、`humidity`、`dew_point`、`alarm_status` #### 1. 先启动协议服务 1. 左侧进入 **协议服务**。 2. 找到 **Modbus TCP**，确认端口为 `5020`。 4. 点击 **一键启动**，在确认框中点击 **启动**。 5. 等待启动进度走完，状态变为 **运行中**。   这里的顺序很重要：如果协议服务尚未启动，模板市场中的“创建并启动”仍可能提示创建成功，但设备会显示“离线”，因为它没有可用的协议引擎。 #### 2. 从模板市场创建设备 1. 进入 **模板市场**，搜索“温湿度”。  2. 选择 **温湿度传感器 / Modbus TCP**，点击 **一键创建设备**。  3. 在弹窗中把名称改成 `一号车间冷却水回水温湿度监测`，点击 **创建并启动**。  4. 回到 **设备管理**，确认设备协议为 `Modbus TCP`、测点数为 `4`、状态为 **在线**。  本次实测生成的设备 ID 为 `dev-mu83r917`。每次部署生成的 ID 不同，联调时应以页面实际显示的 ID 为准。 #### 3. 查看并写入测点 在设备行点击 **数据测点**，可以看到实时值、采样时间和质量。温湿度模板的四个点分别是： | 测点 | 用途 | 示例 | | --- | --- | ---: | | `temperature` | 回水温度 | 34.3 | | `humidity` | 相对湿度 | 32.3 | | `dew_point` | 露点温度 | 7.28 | | `alarm_status` | 告警状态寄存器 | 0 或设备当前值 |  数值会按仿真逻辑变化，表格中的示例只用于理解量纲。使用“快速写入测点值”可以把测试值改成例如 `22.5`、`55`，然后刷新确认时间和质量仍为 `good`。 #### 4. 从局域网客户端连接 工业客户端优先连接应用域名加发布端口；如果客户端仅支持 IPv4、域名没有 A 记录或 IPv6 路径不可达，再改用懒猫盒子的局域网 IPv4： ```text 主机：protoforge.你的懒猫微服名.heiyu.space 端口：5020 协议：Modbus TCP ``` 先用命令检查端口，再用 Modbus 客户端执行读写： ```bash nc -vz protoforge.你的懒猫微服名.heiyu.space 5020 ```  如果客户端不支持 IPv6，或 `dig +short A protoforge.你的懒猫微服名.heiyu.space` 没有结果，则把主机替换为懒猫盒子的局域网 IPv4。容器名 `protoforge` 和 `172.*` 容器地址不能给外部客户端使用。 ### 三、场景编排：把设备变成一条工艺链 1. 进入 **场景编排**，点击 **创建场景**。  2. 填写： - 场景 ID：`cooling-water-loop` - 场景名称：`一号车间冷却水回路联调` - 描述：`验证回水温度与湿度测点在 Modbus TCP 联调中的联动规则`  3. 点击场景行的 **编辑**，进入可视化场景编排器。  4. 点击 **添加设备**，填写设备 ID、设备名称和协议。  5. 点击 **保存布局**，回到场景列表后使用 **启动** / **停止** 控制整组设备。   场景编辑器还可以保存阈值、值变化、定时和脚本规则。 ### 四、模板与设备的复用 - **设备模板**：查看 97 个模板的厂商、型号、测点数和描述；可按协议搜索，使用 **实例化** 快速生成设备。  - **模板市场**：按“PLC、传感器、数控机床、IoT 设备、摄像头、楼宇”等标签筛选，再一键创建并启动。  - **创建模板**：在“设备模板”中点击 **创建模板**，填写模板 ID、名称、协议、厂商、型号、描述和标签，再用 **添加测点** 定义数据点。 -  ### 五、仿真测试：编排可重复的用例  **仿真测试**页面包含 **可视化编辑、JSON 编辑、用例管理、测试套件、历史报告** 五个区域。正常流程是： 1. 填写测试名称，例如 `一号车间冷却水温湿度联动回归`。  2. 点击 **+ 添加步骤**，为每一步选择操作并填写步骤名称。 3. 使用 **+ 添加检查** 配置断言。  4. 点击 **保存为用例**，再使用 **执行测试**；HTML 报告用于浏览器预览，JSON 适合归档或迁移。   ### 六、调试日志与录制回放 #### 调试日志 在 **调试日志** 中可以： - 按协议筛选，例如只看 `modbus_tcp`； - 按方向和关键词缩小范围； - 点击 **暂停** 固定现场，点击 **清空** 开始新一轮联调； - 点击 **导出** 保存当前日志。  日志详情包含时间、协议、设备 ID、事件类型和说明。 #### 录制回放 1. 打开 **录制回放**，点击 **开始录制**。  2. 名称填写 `一号车间温湿度读写回放`，协议选择 `Modbus TCP`，描述可写“记录回水温度和湿度的 Modbus TCP 读写报文”。  3. 用外部客户端产生真实读写，再点击 **停止录制** 并确认。 示例：在macos终端中输入以下代码测试。注意需要修改自己的懒猫微服名 ``` python3 - <<'PY' import socket import struct HOST = "protoforge.你的懒猫微服名.heiyu.space" PORT = 5020 UNIT_ID = 1 # temperature 测点：从保持寄存器地址 0 开始，占用两个寄存器 ADDRESS = 0 NEW_VALUE = 22.5 def recv_exact(sock, size): data = b"" while len(data) < size: chunk = sock.recv(size - len(data)) if not chunk: raise ConnectionError("连接被服务端关闭") data += chunk return data def request(sock, transaction_id, pdu): # MBAP Header + Unit ID + PDU frame = struct.pack( ">HHHB", transaction_id, 0, len(pdu) + 1, UNIT_ID, ) + pdu sock.sendall(frame) header = recv_exact(sock, 7) response_id, protocol_id, length, unit_id = struct.unpack( ">HHHB", header ) body = recv_exact(sock, length - 1) if response_id != transaction_id: raise RuntimeError("事务 ID 不匹配") if protocol_id != 0: raise RuntimeError("不是 Modbus TCP 响应") if unit_id != UNIT_ID: raise RuntimeError("Unit ID 不匹配") if body[0] & 0x80: raise RuntimeError( f"Modbus 异常：function=0x{body[0]:02x}, code={body[1]}" ) return body def read_temperature(sock, transaction_id): # FC03：读取两个保持寄存器 pdu = struct.pack(">BHH", 0x03, ADDRESS, 2) body = request(sock, transaction_id, pdu) if body[0] != 0x03 or body[1] != 4: raise RuntimeError(f"读取响应格式异常：{body.hex()}") value = struct.unpack(">f", body[2:6])[0] registers = struct.unpack(">HH", body[2:6]) return value, registers with socket.create_connection((HOST, PORT), timeout=5) as sock: before, registers = read_temperature(sock, 1) print( f"写入前：temperature={before:.3f} °C，" f"registers={registers}" ) # FC16：把 float32 22.5 写入寄存器 0 和 1 raw_value = struct.pack(">f", NEW_VALUE) write_pdu = ( struct.pack(">BHHB", 0x10, ADDRESS, 2, 4) + raw_value ) body = request(sock, 2, write_pdu) expected = struct.pack(">BHH", 0x10, ADDRESS, 2) if body != expected: raise RuntimeError(f"写入响应格式异常：{body.hex()}") print(f"写入成功：temperature={NEW_VALUE} °C") after, registers = read_temperature(sock, 3) print( f"回读结果：temperature={after:.3f} °C，" f"registers={registers}" ) PY ``` 4. 在列表中使用 **详情** 查看事件，使用 **回放** 重放交互，必要时使用 **导出** 归档。  ### 七、备份、恢复、系统设置和审计 #### 备份恢复 在 **备份恢复** 页面： - **导出备份**：将设备、场景、模板和审计日志导出为 JSON； - **选择备份文件恢复**：从 JSON 恢复，恢复会覆盖现有数据，执行前先保留当前备份。  #### 系统设置 系统设置分为： - **通用设置**：服务端口（默认 `8000`）、日志级别、CORS 来源和演示模式； - **集成配置**：EdgeLite 等外部服务参数； - **协议端口**：修改各协议的容器内监听端口； - **用户管理**：添加用户、修改密码、重置密码、管理员开关； - **演示数据**：按需生成或清理演示数据。  注意：设置页中的 Siemens S7 默认端口为容器内 `1102`，懒猫对外发布端口是 `102`，外部客户端应连接后者。 #### 审计日志 **审计日志** 会记录用户、时间、操作类型、资源类型、资源 ID 和 API 详情。创建设备、启动协议、创建/更新场景、开始/停止录制等操作都可以在这里复核；管理员可以按用户名、操作类型和资源类型搜索。  ## 🔌 开放端口访问攻略 管理页面和工业协议端口不是同一条链路。 下表中的 `<应用域名>` 只表示主机名，例如 `protoforge.你的懒猫微服名.heiyu.space`，不要包含 `https://`、路径或中文标点。 | 用途 | 客户端连接方式 | 协议及注意事项 | | --- | --- | --- | | 管理页面 | `https://<应用域名>/` | 通过懒猫账号登录；不要添加容器内部端口 `:8000` | | 仿真 HTTP | `http://<应用域名>:8080/` | 明文 HTTP，不支持 HTTPS；可用浏览器或 `curl` 访问 | | Modbus TCP | 主机 `<应用域名>`，端口 `5020` | 使用 Modbus TCP 客户端，不要添加 `http://` 或 `https://` | | OPC UA | `opc.tcp://<应用域名>:4840/protoforge` | 使用 OPC UA 客户端；安全策略和认证方式以协议服务配置为准 | | MQTT | `mqtt://<应用域名>:1883` | 使用 MQTT 客户端；未配置 TLS 时不要使用 `mqtts://` | | Siemens S7 | 主机 `<应用域名>`，端口 `102` | 懒猫入口将外部端口 `102` 转发到容器内部端口 `1102` | | Mitsubishi MC | 主机 `<应用域名>`，端口 `5000` | 使用 Mitsubishi MC TCP 客户端 | | Omron FINS | 主机 `<应用域名>`，端口 `9600` | 根据服务配置选择 FINS TCP 或 FINS UDP | | GB28181 | SIP 主机 `<应用域名>`，端口 `5060` | 支持 SIP TCP/UDP；媒体传输还需要 UDP `6000–6999` RTP 端口范围 | | BACnet/IP | 主机 `<应用域名>`，UDP 端口 `47808` | 使用支持指定远程主机的 BACnet/IP 客户端；跨网段广播发现可能不可用 | | EtherNet/IP | 主机 `<应用域名>`，端口 `44818` | 使用 EtherNet/IP TCP 客户端 | | FANUC FOCAS | 主机 `<应用域名>`，端口 `8193` | 使用 FANUC FOCAS TCP 客户端 | | MTConnect | `http://<应用域名>:7878/` | 通过明文 HTTP 获取 MTConnect XML；不要使用 HTTPS | | OPC DA | 主机 `<应用域名>`，端口 `51340` | ProtoForge 提供 TCP 桥接仿真入口，不是浏览器页面 | | Mettler-Toledo | 主机 `<应用域名>`，端口 `1701` | 使用对应的 Mettler-Toledo TCP 客户端 | | PROFINET IO | 主机 `<应用域名>`，端口 `34964` | 这是 ProtoForge 的 TCP 仿真入口，不等同于真实 PROFINET 二层实时网络 | | EtherCAT | 主机 `<应用域名>`，端口 `34980` | 这是 ProtoForge 的 TCP 仿真入口，不等同于真实 EtherCAT 二层总线 | ### 最小连通性检查 测试前先在 ProtoForge 的 **协议服务** 页面启动目标协议，再在 **设备管理** 中启动对应设备。 #### 1. 检查仿真 HTTP ```bash curl --connect-timeout 5 \ http://protoforge.你的懒猫微服名.heiyu.space:8080/ ``` 正常情况下会返回类似内容： ```json {"status":"ok","protocol":"http","devices":0} ``` 8080 是明文 HTTP 四层入口，不提供 HTTPS、TLS 或 OIDC 登录。不要写成 `https://protoforge.你的懒猫微服名.heiyu.space:8080/`，否则可能出现 TLS 握手失败、连接重置、`broken pipe` 或超时。正确使用 `http://` 仍然出现 `Connection reset` 或 `Connection refused` 时，先回到页面确认 **HTTP RESTful** 协议服务是否已经启动。 #### 2. 检查 Modbus TCP 端口 ```bash nc -vz protoforge.你的懒猫微服名.heiyu.space 5020 ``` 看到下面的结果，表示 TCP 连接已经建立： ```text Connection to protoforge.你的懒猫微服名.heiyu.space port 5020 succeeded! ``` `nc` 成功只代表四层入口可以建立连接，不能证明 Modbus 协议已经正常工作。懒猫入口有时会在协议服务尚未启动时接受 TCP 连接，随后重置真正的协议请求。最终还要使用 Modbus TCP 客户端，按照设备实际配置的 Unit ID、寄存器地址和数据类型完成一次真实读写，并在 **调试日志** 中确认对应报文。 #### 3. 判断客户端应该使用 IPv4 还是 IPv6 ```bash dig +short A protoforge.你的懒猫微服名.heiyu.space dig +short AAAA protoforge.你的懒猫微服名.heiyu.space ``` - `A` 记录表示 IPv4； - `AAAA` 记录表示 IPv6； - 两者都有时，双栈客户端通常可以直接使用应用域名； - `A` 为空而只有 `AAAA` 时，仅支持 IPv4 的客户端不能通过该域名连接； - 两者都为空时，检查域名是否填写正确，以及应用是否已正常安装。 如果域名没有 A 记录、客户端仅支持 IPv4，或者当前网络无法访问 IPv6，请把连接主机改成懒猫微服的局域网 IPv4，端口保持不变。下面的 `192.168.1.50` 只是示例，必须替换成自己微服的真实地址： ```text 仿真 HTTP：http://192.168.1.50:8080/ Modbus TCP：主机 192.168.1.50，端口 5020 ``` ## 🧭 日常工作流建议 1. 先启动需要的协议，再启动设备。 2. 用模板创建设备，名称包含车间、产线和用途。 3. 在设备测点窗口确认数值和质量，再从外部客户端读写。 4. 用调试日志确认请求已到达；需要复现时再打开录制。 5. 将多个设备放入场景，保存布局后再运行规则。 6. 联调完成后导出备份，或把日志/场景/录制导出交给项目归档流程。 7. 联调结束后停止协议和场景，减少端口暴露和资源占用。 ## 🧩 Conclusion —— 一句话总结 ProtoForge 适合把工业协议联调从“等真实设备到位”提前到“先用虚拟设备验证接口”。
