WHC系列：ProtoForge --- 工业协议仿真与联调平台

🎯 What —— 这是什么？

ProtoForge 是一个把“虚拟设备、工业协议、场景编排和测试记录”放在同一个 Web 控制台里的仿真平台。它适合在没有真实 PLC、传感器或摄像机的情况下，先把上位机、网关和数据采集程序联调起来。

它的工作方式可以概括为：

• 在管理页面创建一个虚拟设备，并为设备提供温度、湿度、压力、流量等测点。
• 在“协议服务”启动 Modbus TCP、OPC UA、MQTT、Siemens S7、Omron FINS、GB28181、BACnet/IP、HTTP REST 等协议。
• 用场景把多个设备组合起来，设置阈值、值变化、定时或脚本规则。
• 通过外部工业客户端连接懒猫盒子发布的 TCP/UDP 端口，观察调试日志、录制交互并回放。
• 把数据转发到 EdgeLite、InfluxDB、HTTP 服务或 Webhook，或者导出备份留档。

当前实例展示了 97 个设备模板、18 类协议。数据保存在服务端 SQLite 中，同一懒猫实例的设备、场景和日志不依赖浏览器本地缓存。

🛠️ How —— 怎么用？

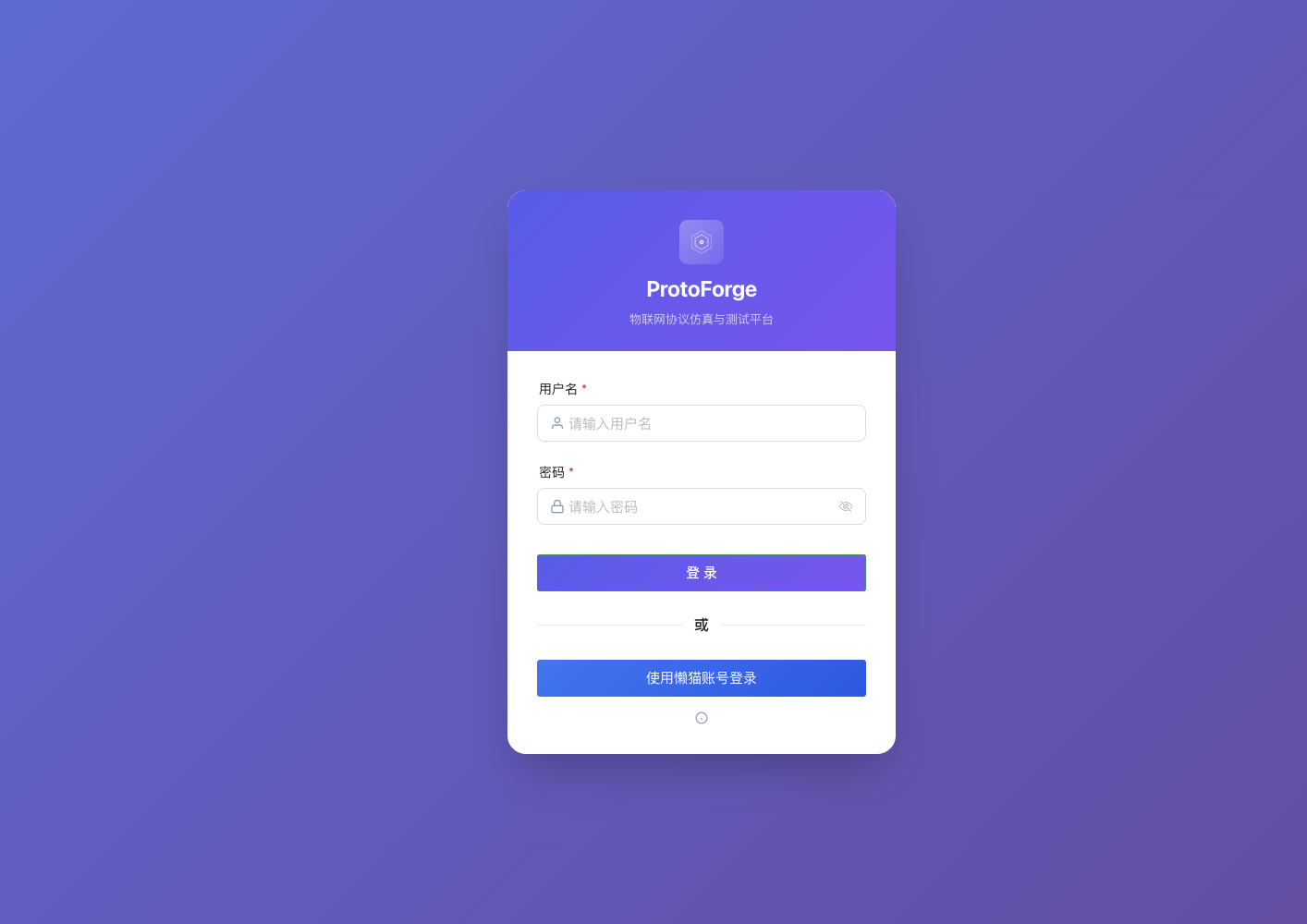

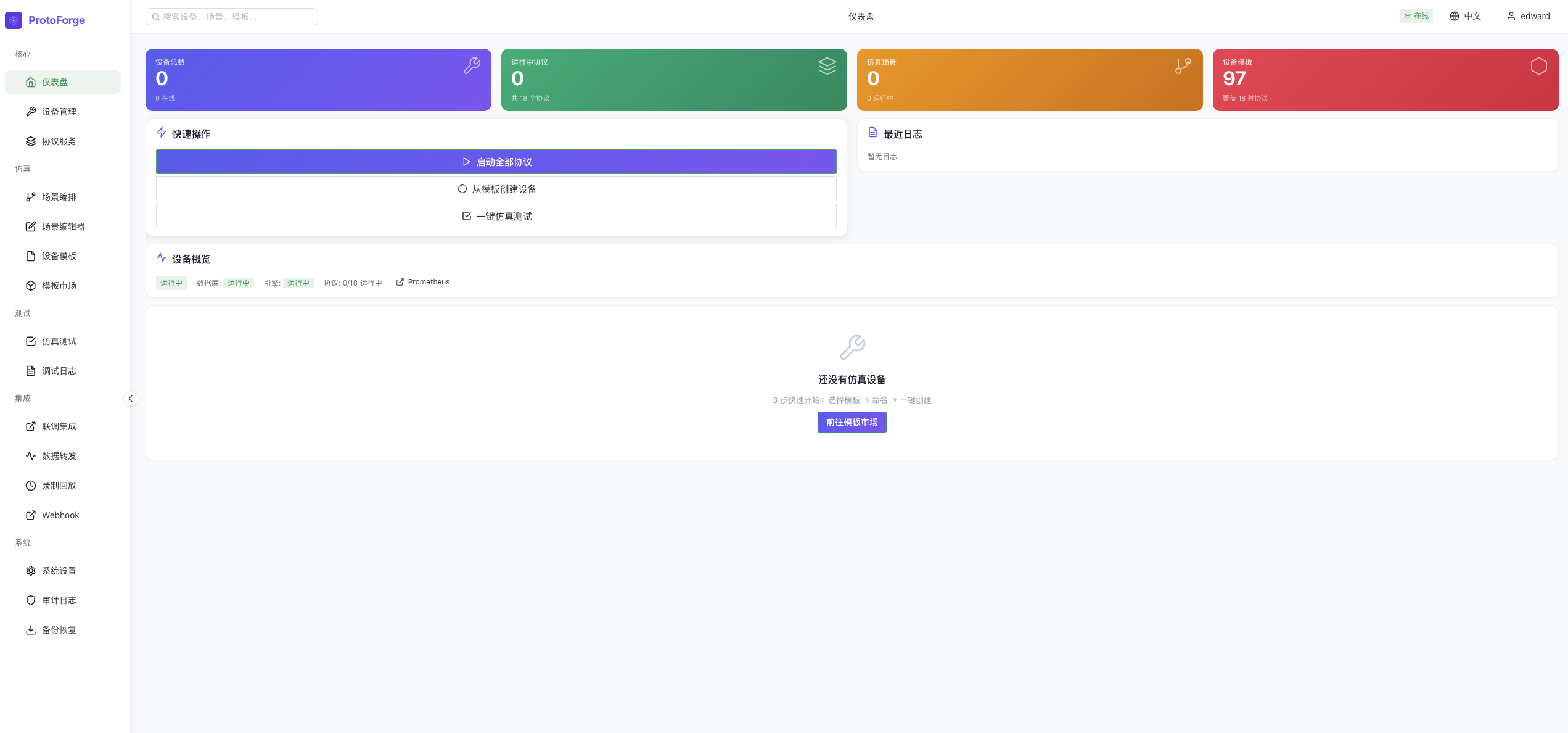

一、访问应用并用懒猫账号登录

如果 OIDC 暂时不可用，可以使用本地兜底账号 admin / admin123 进入，再到“系统设置 → 用户管理”修改密码。生产环境不要长期保留默认密码。

二、用温湿度传感器完成第一条联调链路

下面是一组可以直接照抄的中文业务数据，适合做第一次体验：

• 场景：一号车间冷却水回路联调
• 设备：一号车间冷却水回水温湿度监测
• 协议：Modbus TCP
• 测点：temperature、humidity、dew_point、alarm_status

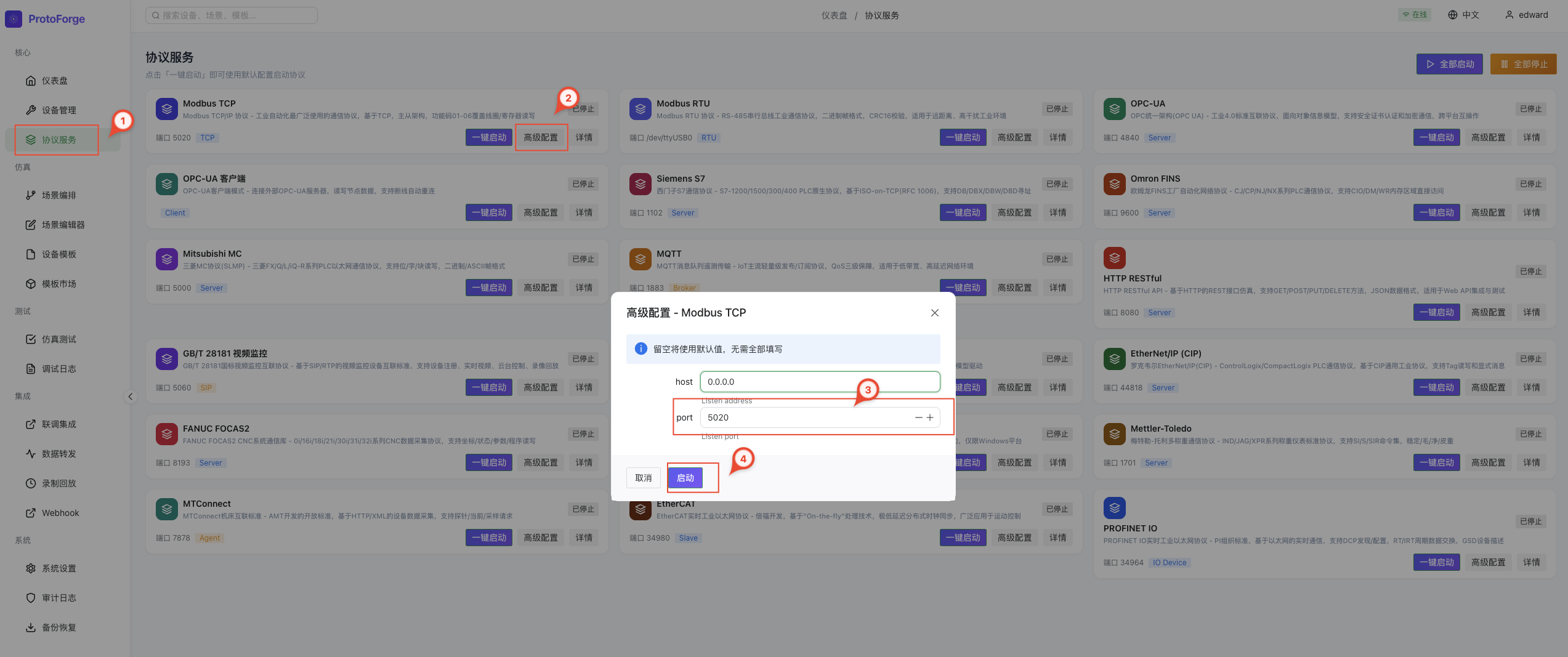

1. 先启动协议服务

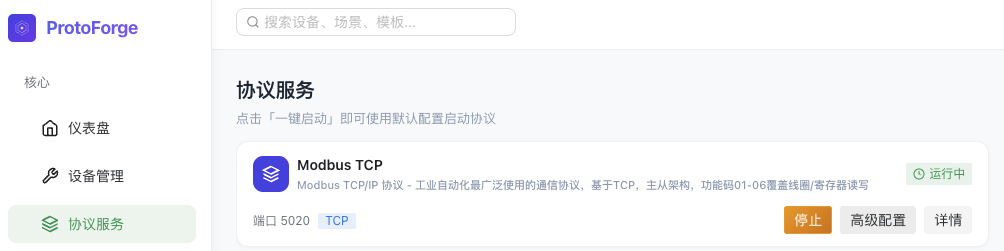

1. 左侧进入 协议服务。
2. 找到 Modbus TCP，确认端口为 5020。
3. 点击 一键启动，在确认框中点击 启动。
4. 等待启动进度走完，状态变为 运行中。

这里的顺序很重要：如果协议服务尚未启动，模板市场中的“创建并启动”仍可能提示创建成功，但设备会显示“离线”，因为它没有可用的协议引擎。

2. 从模板市场创建设备

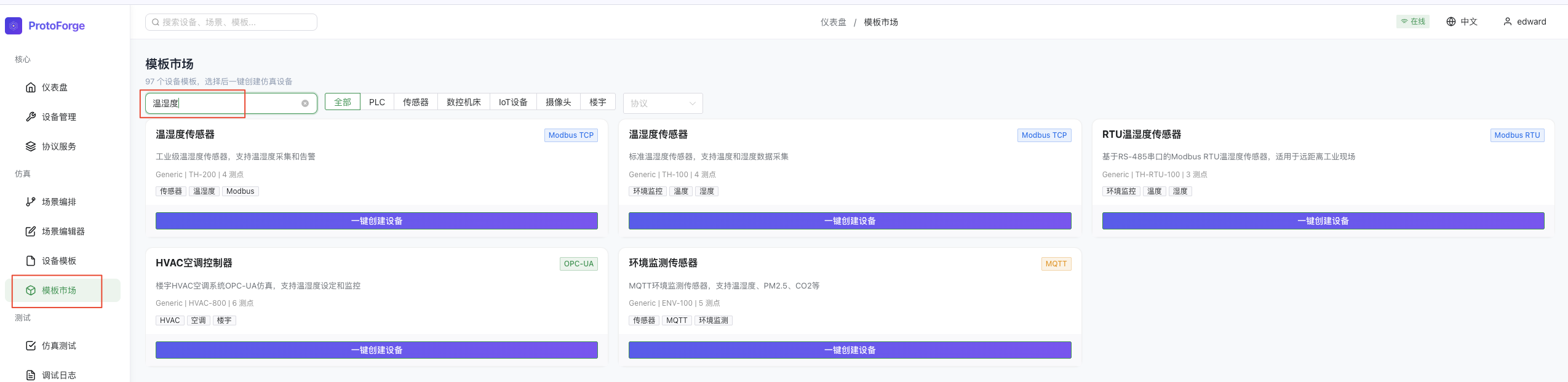

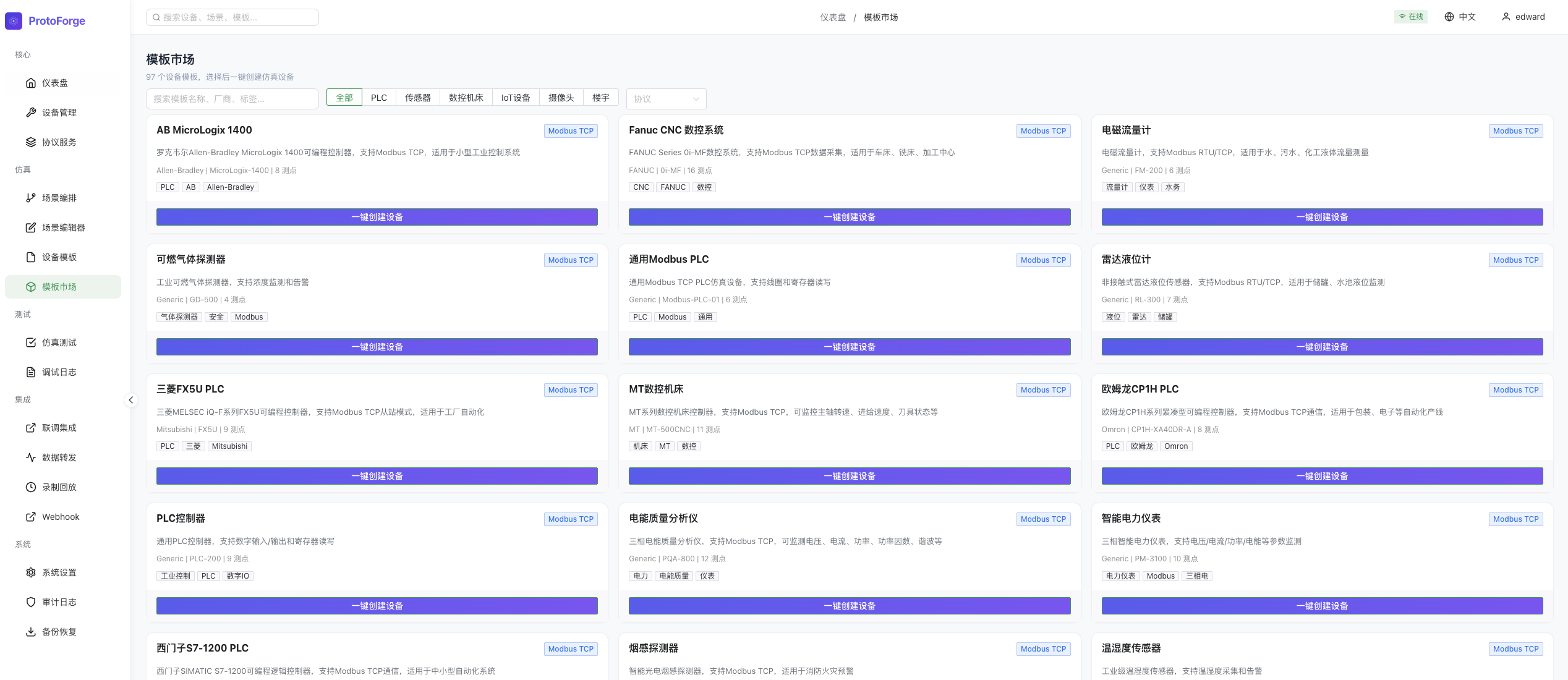

1. 进入 模板市场，搜索“温湿度”。

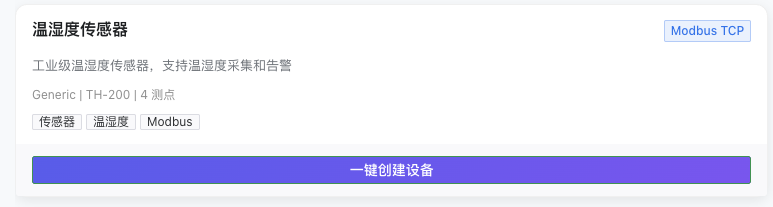

2. 选择 温湿度传感器 / Modbus TCP，点击 一键创建设备。

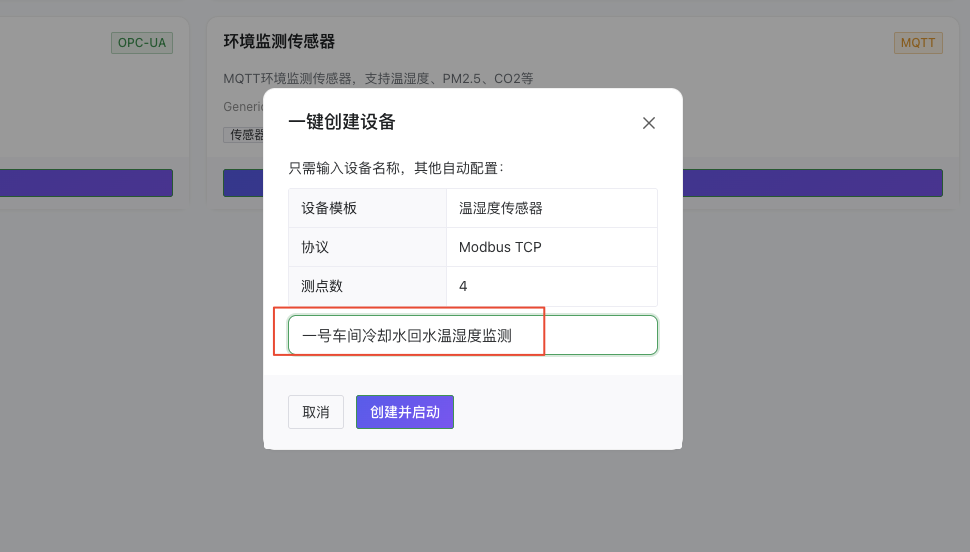

3. 在弹窗中把名称改成 一号车间冷却水回水温湿度监测，点击 创建并启动。

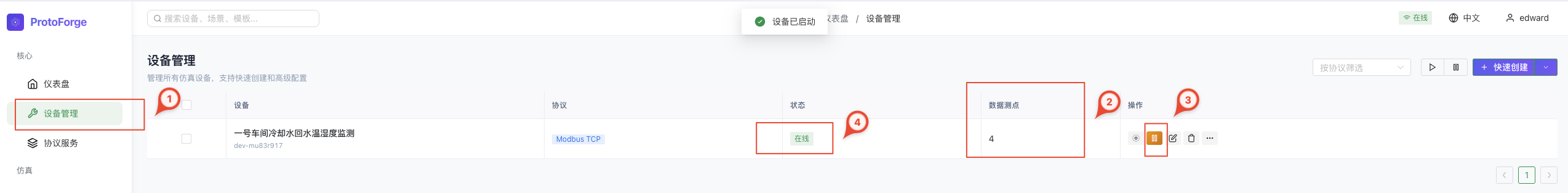

4. 回到 设备管理，确认设备协议为 Modbus TCP、测点数为 4、状态为 在线。

本次实测生成的设备 ID 为 dev-mu83r917。每次部署生成的 ID 不同，联调时应以页面实际显示的 ID 为准。

3. 查看并写入测点

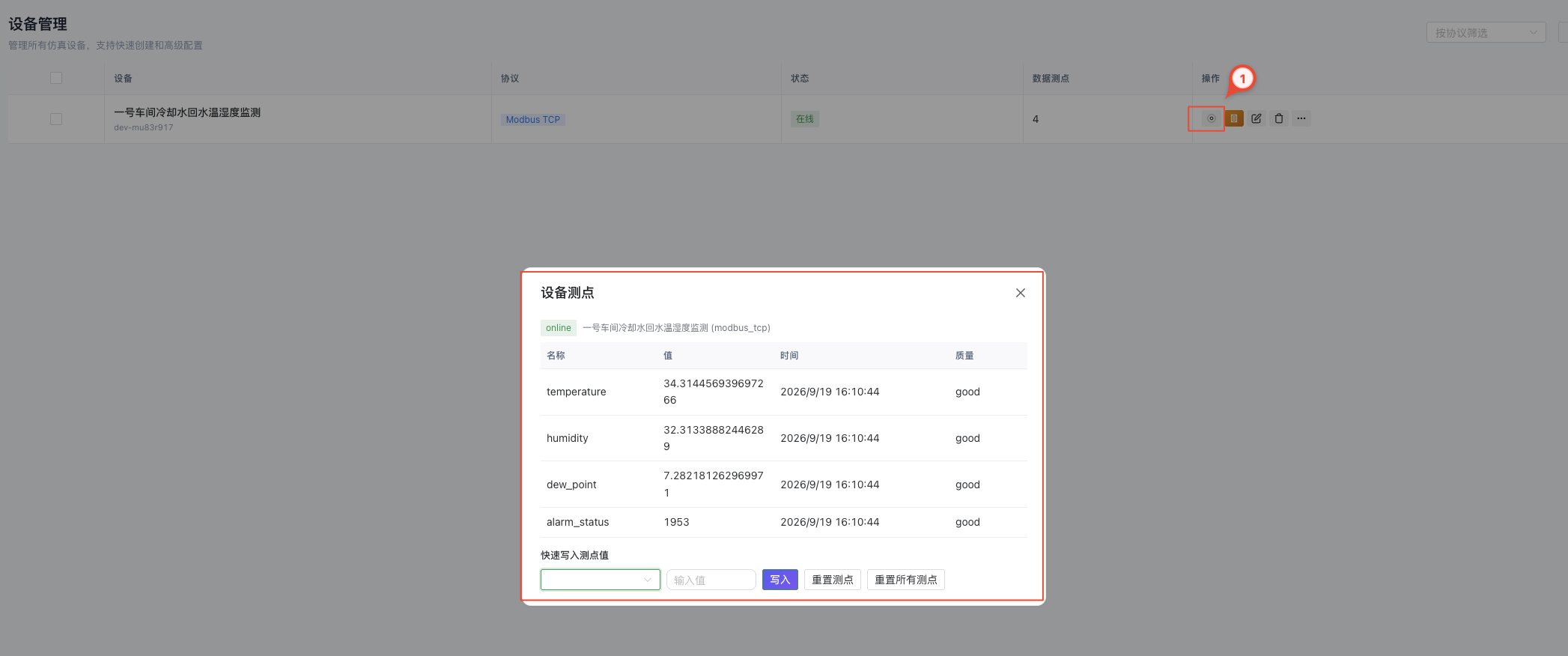

在设备行点击 数据测点，可以看到实时值、采样时间和质量。温湿度模板的四个点分别是：

测点	用途	示例
temperature	回水温度	34.3
humidity	相对湿度	32.3
dew_point	露点温度	7.28
alarm_status	告警状态寄存器	0 或设备当前值

数值会按仿真逻辑变化，表格中的示例只用于理解量纲。使用“快速写入测点值”可以把测试值改成例如 22.5、55，然后刷新确认时间和质量仍为 good。

4. 从局域网客户端连接

工业客户端优先连接应用域名加发布端口；如果客户端仅支持 IPv4、域名没有 A 记录或 IPv6 路径不可达，再改用懒猫盒子的局域网 IPv4：

主机：protoforge.你的懒猫微服名.heiyu.space
端口：5020
协议：Modbus TCP

先用命令检查端口，再用 Modbus 客户端执行读写：

nc -vz protoforge.你的懒猫微服名.heiyu.space 5020

如果客户端不支持 IPv6，或 dig +short A protoforge.你的懒猫微服名.heiyu.space 没有结果，则把主机替换为懒猫盒子的局域网 IPv4。容器名 protoforge 和 172.* 容器地址不能给外部客户端使用。

三、场景编排：把设备变成一条工艺链

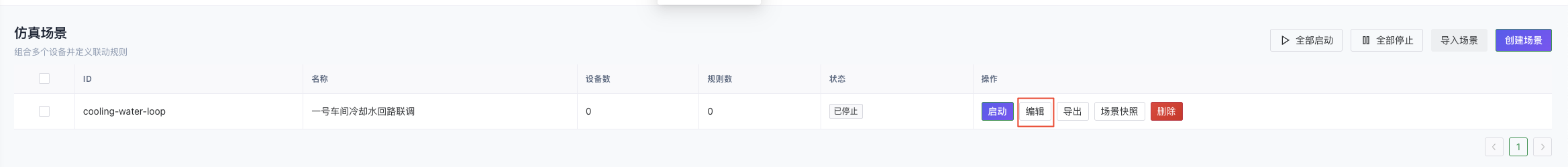

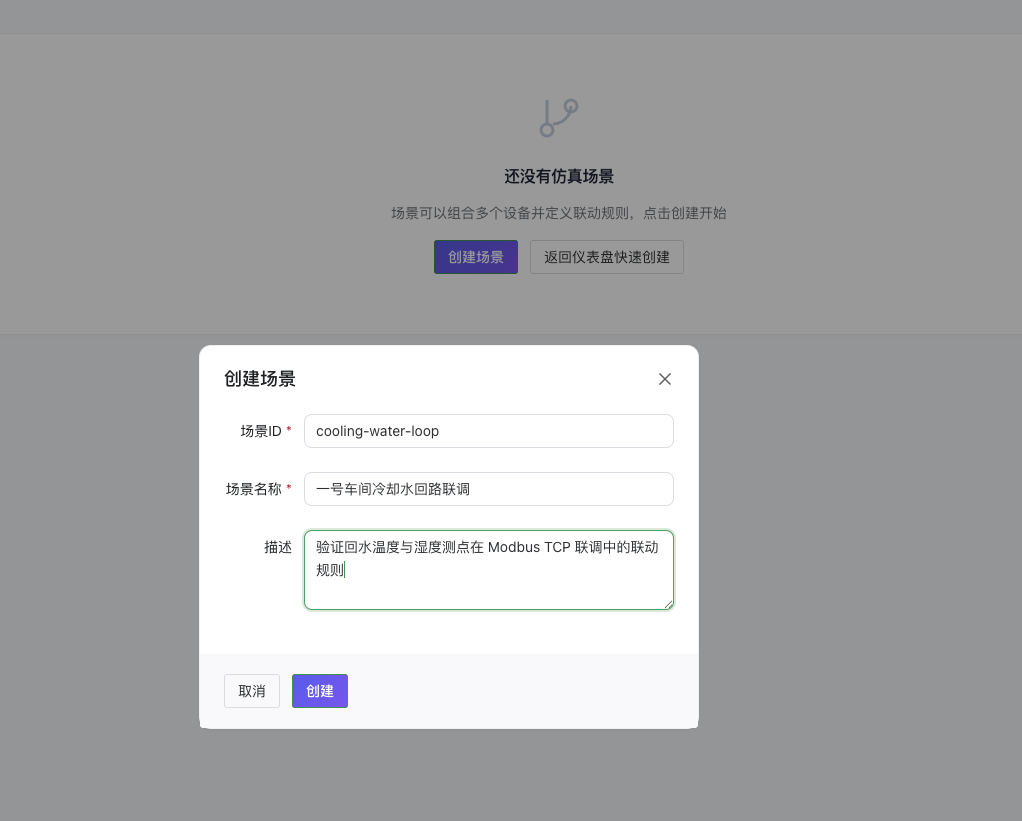

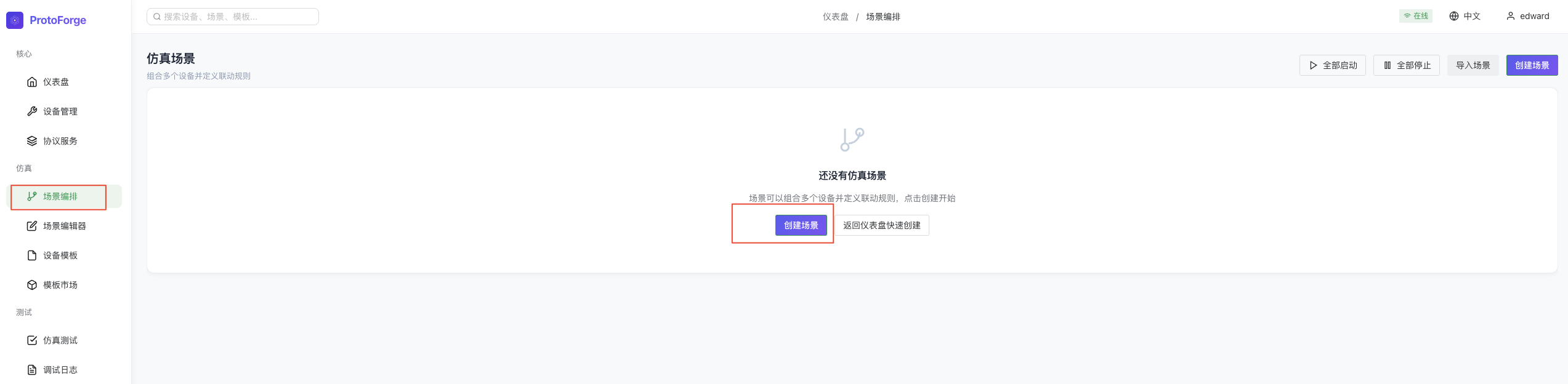

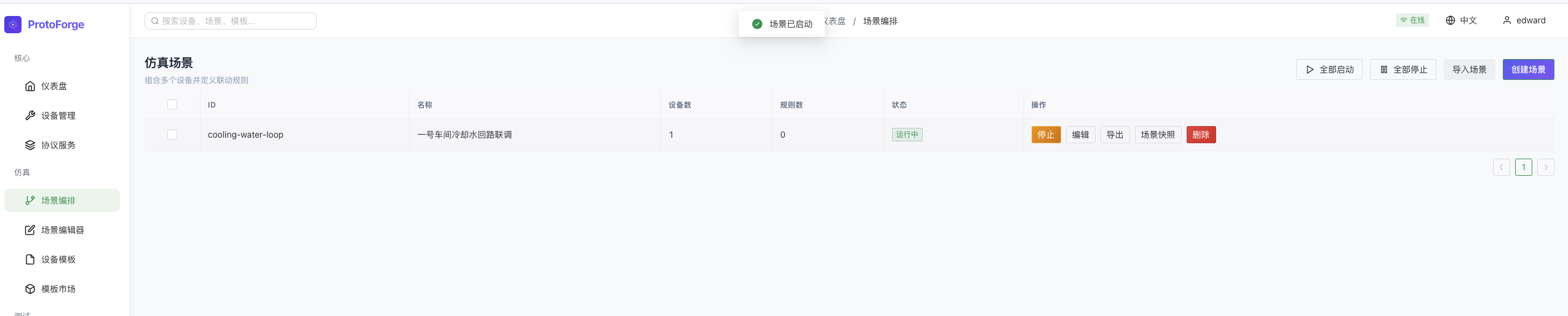

1. 进入 场景编排，点击 创建场景。

2. 填写：

• 场景 ID：cooling-water-loop
• 场景名称：一号车间冷却水回路联调
• 描述：验证回水温度与湿度测点在 Modbus TCP 联调中的联动规则

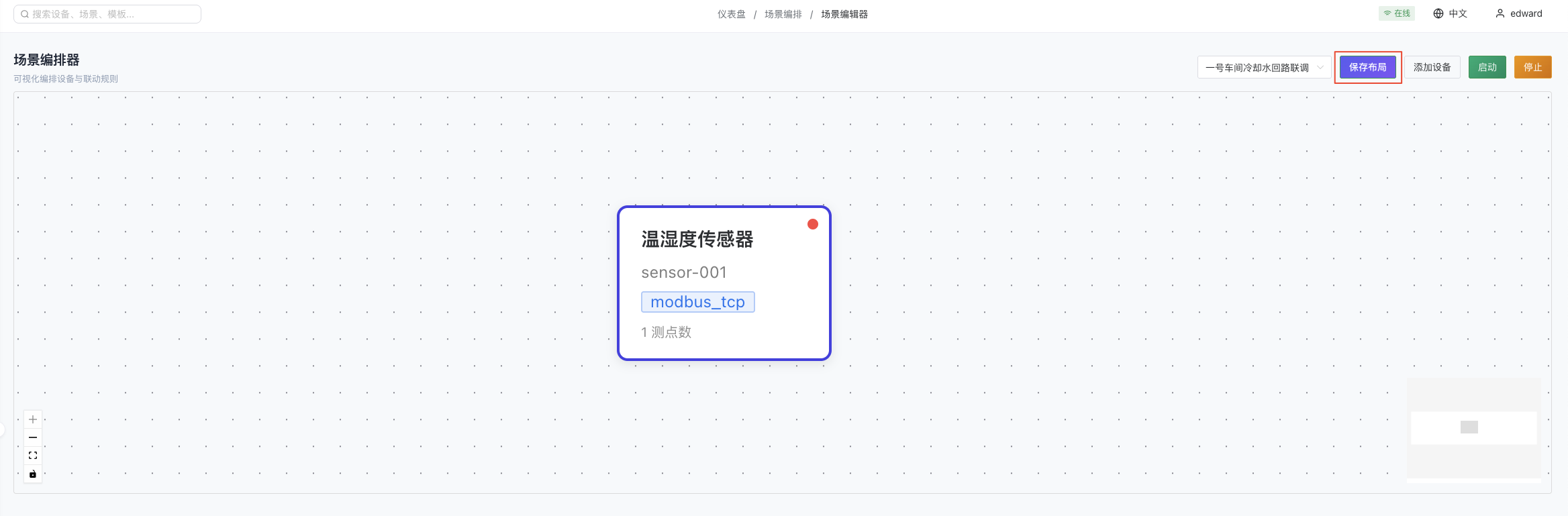

3. 点击场景行的 编辑，进入可视化场景编排器。

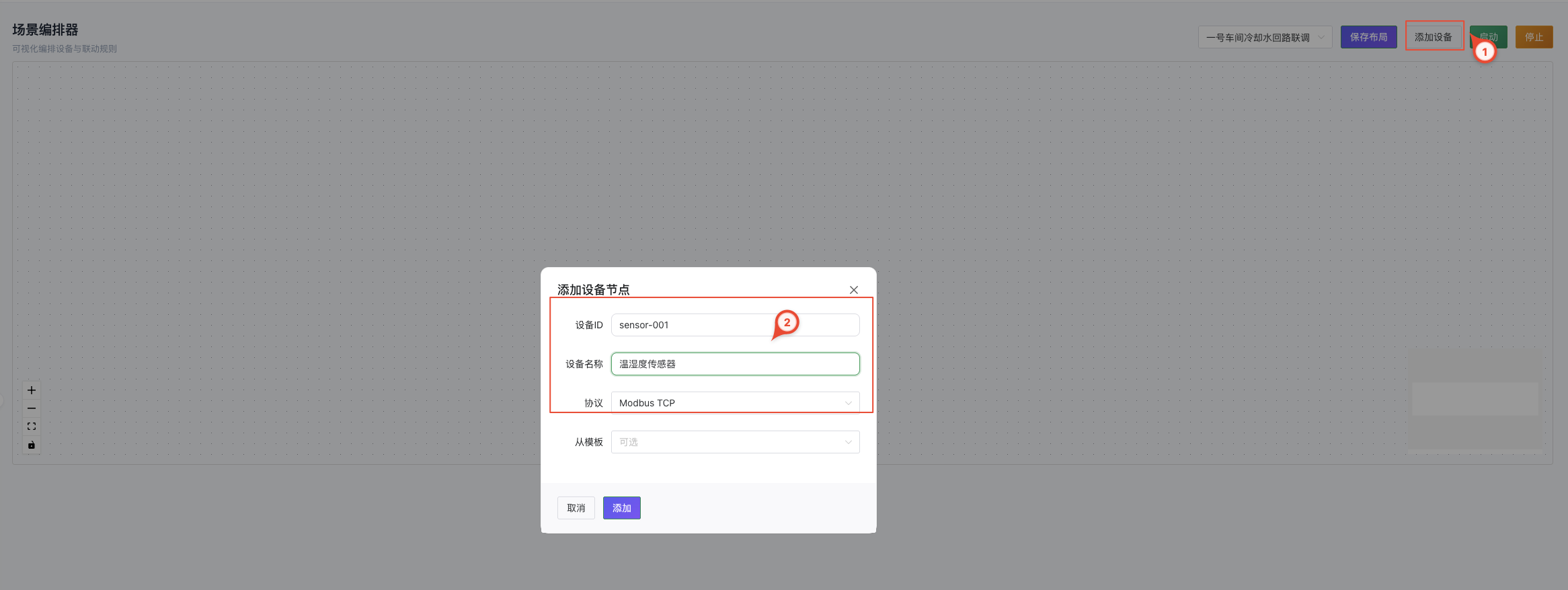

4. 点击 添加设备，填写设备 ID、设备名称和协议。

5. 点击 保存布局，回到场景列表后使用 启动 / 停止 控制整组设备。

场景编辑器还可以保存阈值、值变化、定时和脚本规则。

四、模板与设备的复用

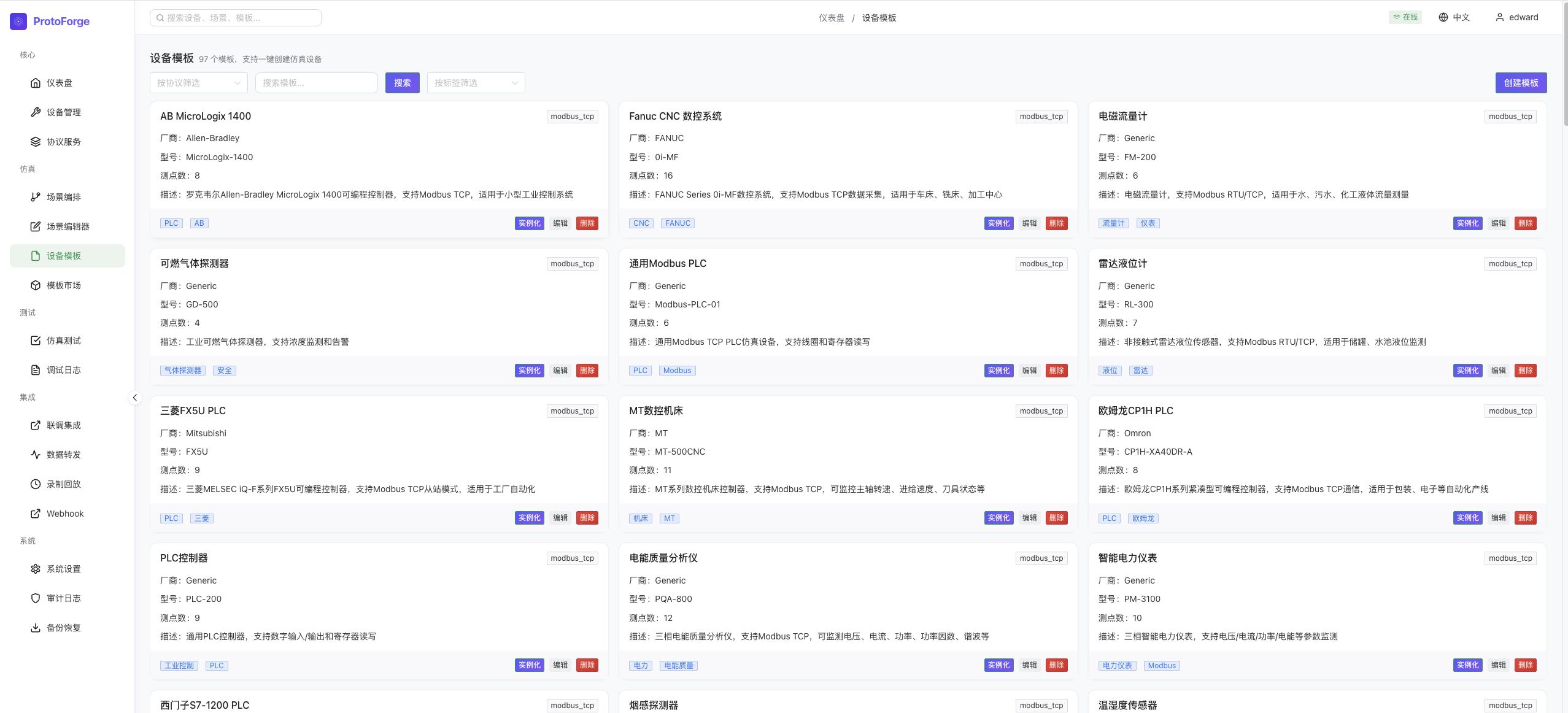

• 设备模板：查看 97 个模板的厂商、型号、测点数和描述；可按协议搜索，使用 实例化 快速生成设备。

• 模板市场：按“PLC、传感器、数控机床、IoT 设备、摄像头、楼宇”等标签筛选，再一键创建并启动。

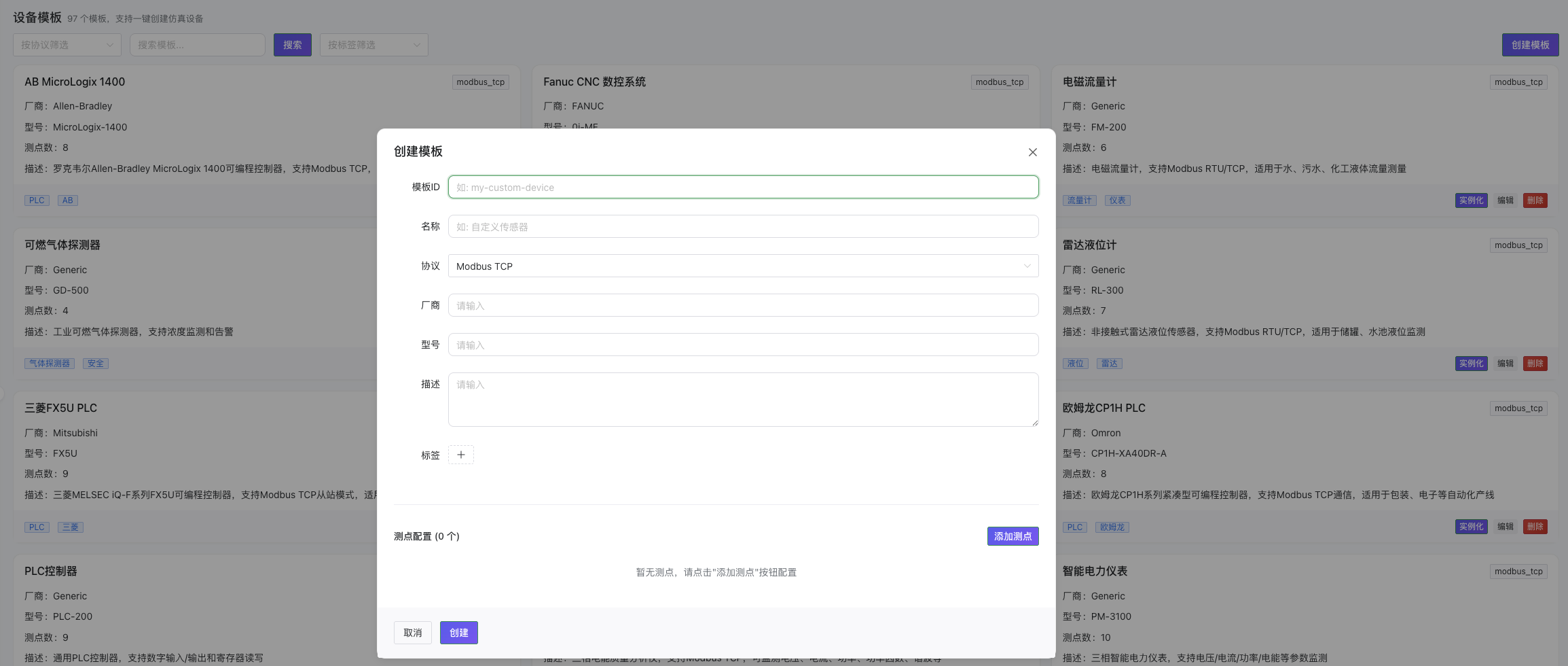

• 创建模板：在“设备模板”中点击 创建模板，填写模板 ID、名称、协议、厂商、型号、描述和标签，再用 添加测点 定义数据点。

五、仿真测试：编排可重复的用例

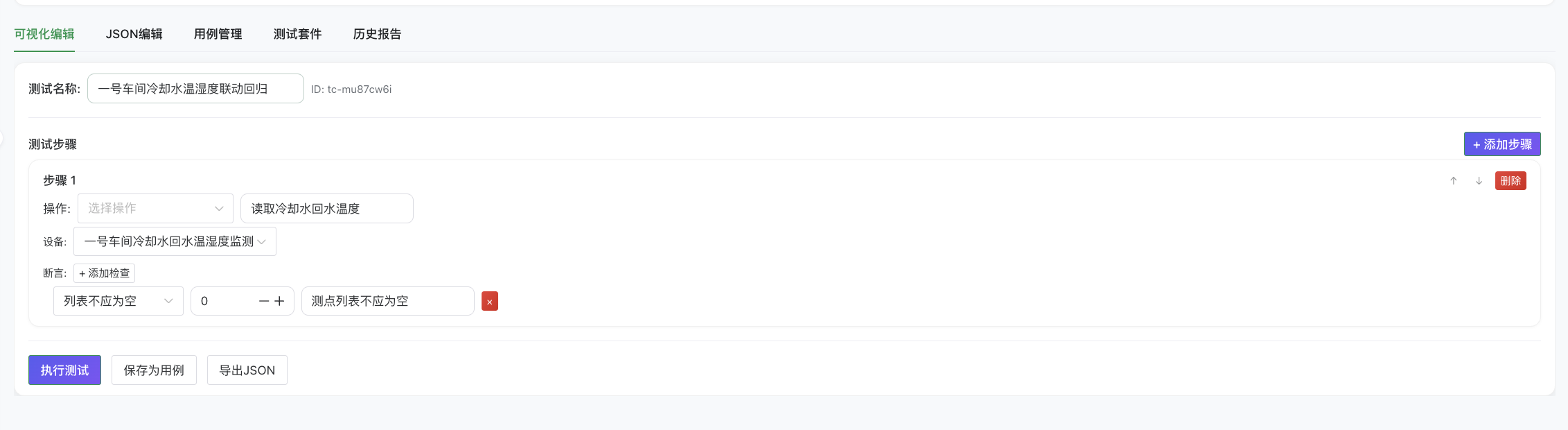

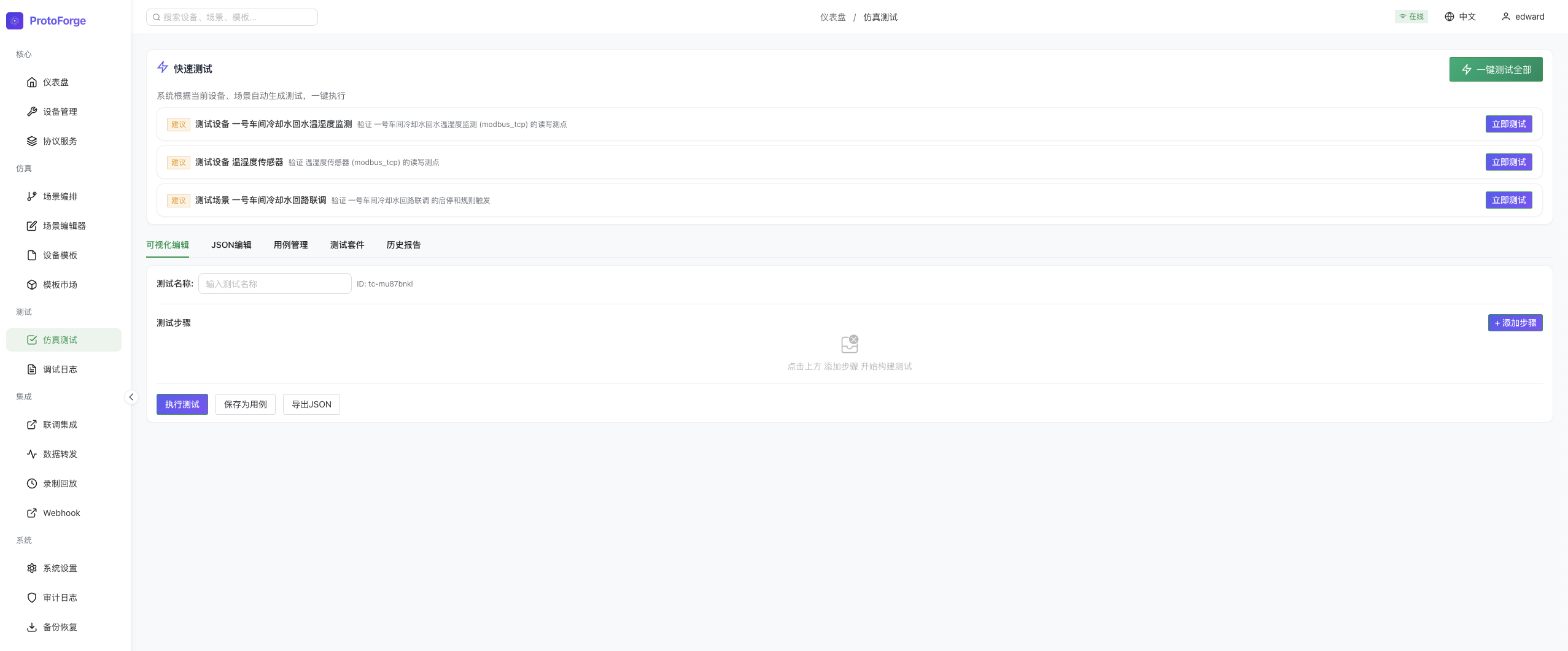

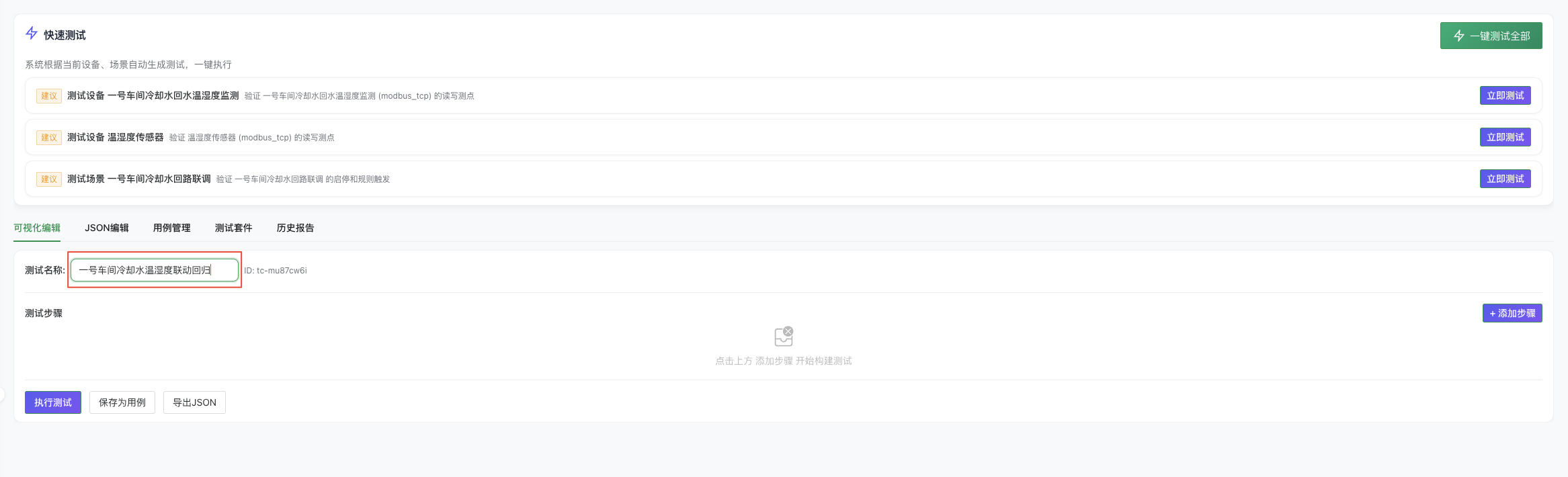

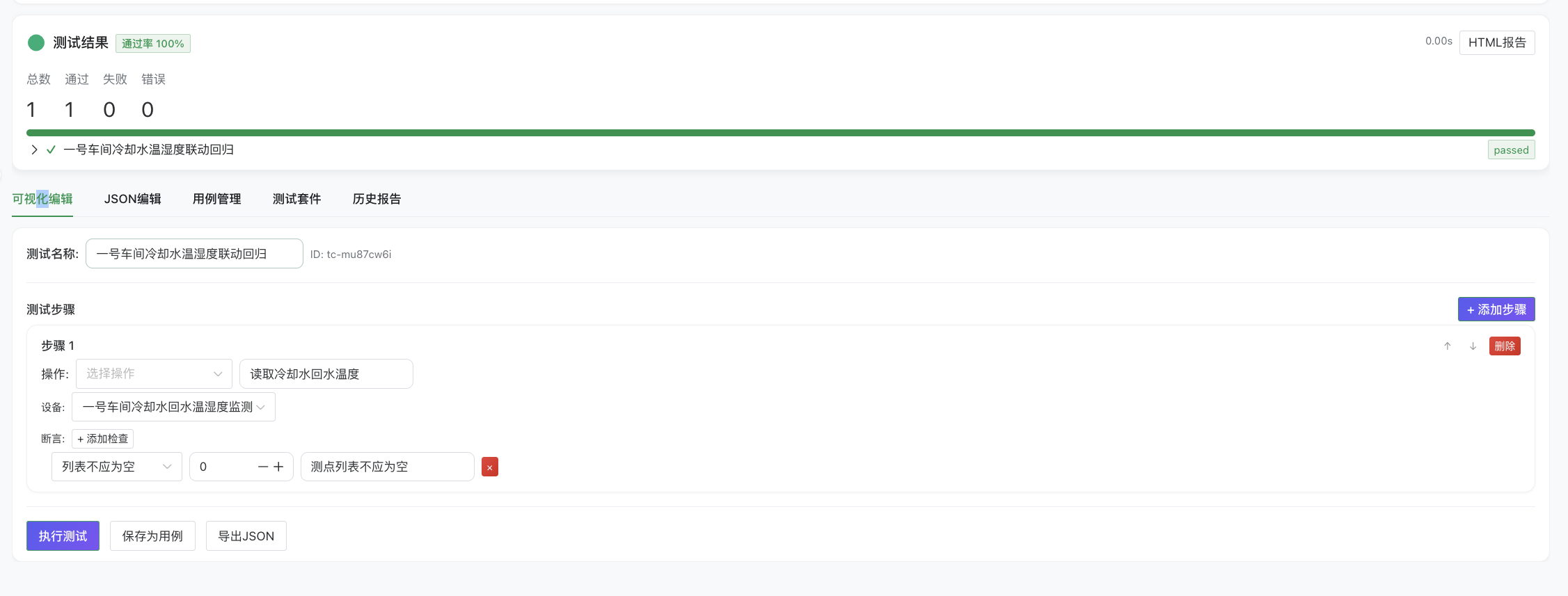

仿真测试页面包含 可视化编辑、JSON 编辑、用例管理、测试套件、历史报告 五个区域。正常流程是：

1. 填写测试名称，例如 一号车间冷却水温湿度联动回归。

2. 点击 + 添加步骤，为每一步选择操作并填写步骤名称。
3. 使用 + 添加检查 配置断言。

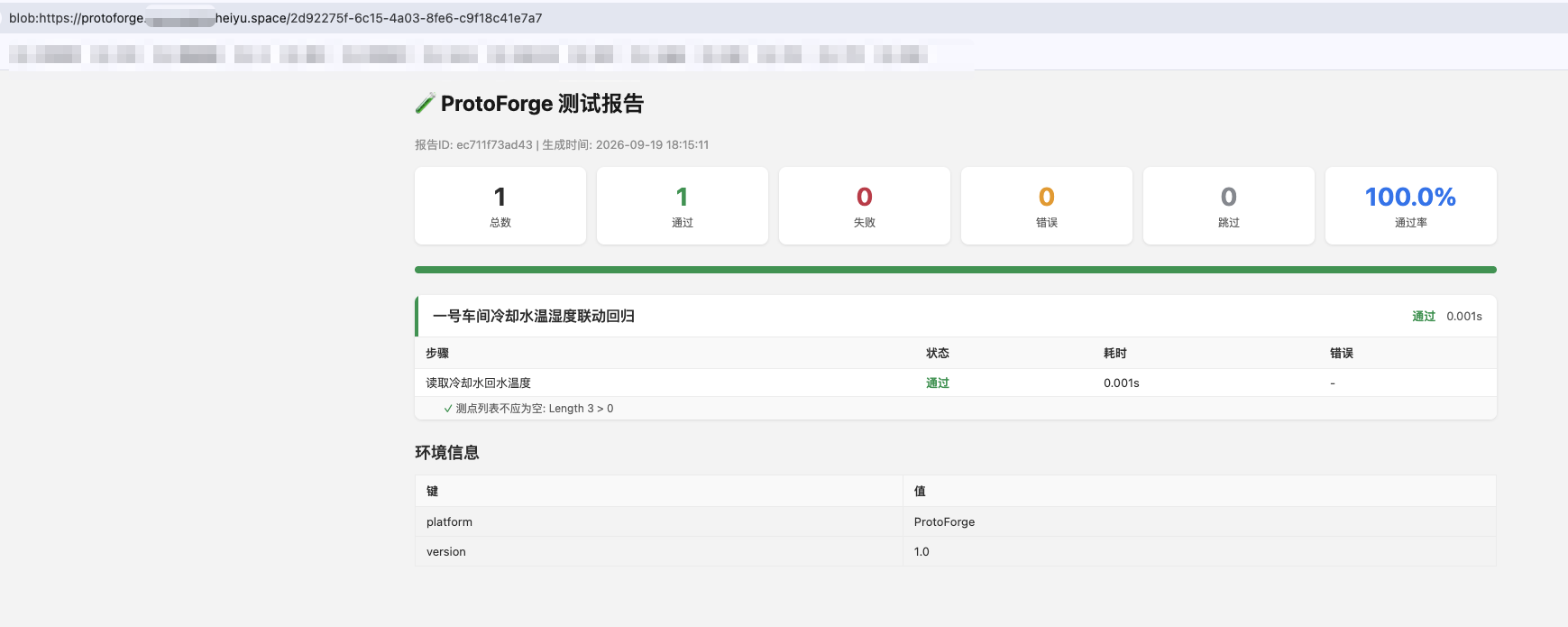

4. 点击 保存为用例，再使用 执行测试；HTML 报告用于浏览器预览，JSON 适合归档或迁移。

六、调试日志与录制回放

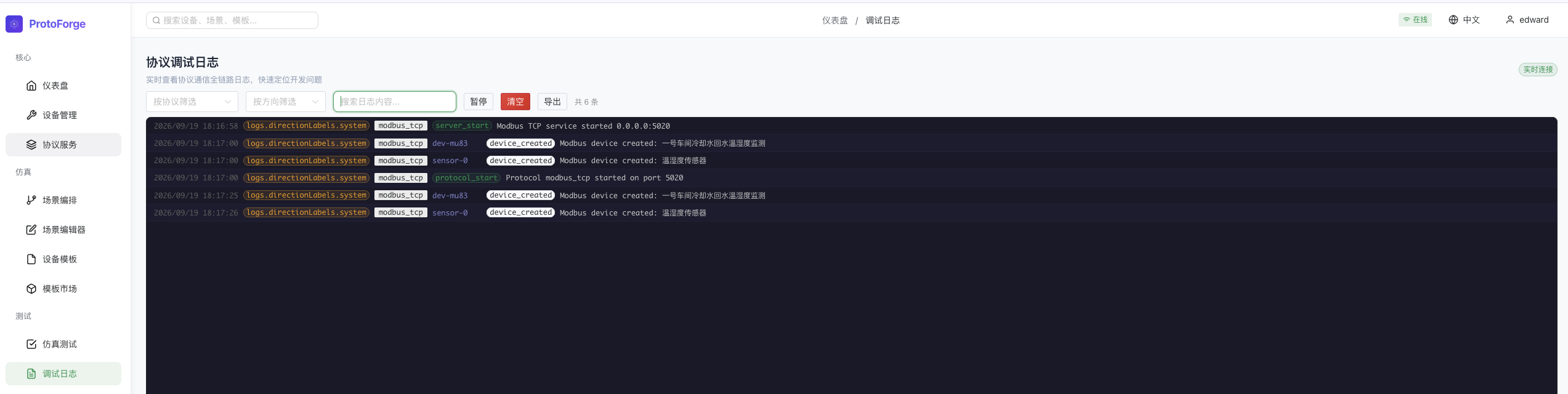

调试日志

在 调试日志 中可以：

• 按协议筛选，例如只看 modbus_tcp；
• 按方向和关键词缩小范围；
• 点击 暂停 固定现场，点击 清空 开始新一轮联调；
• 点击 导出 保存当前日志。

日志详情包含时间、协议、设备 ID、事件类型和说明。

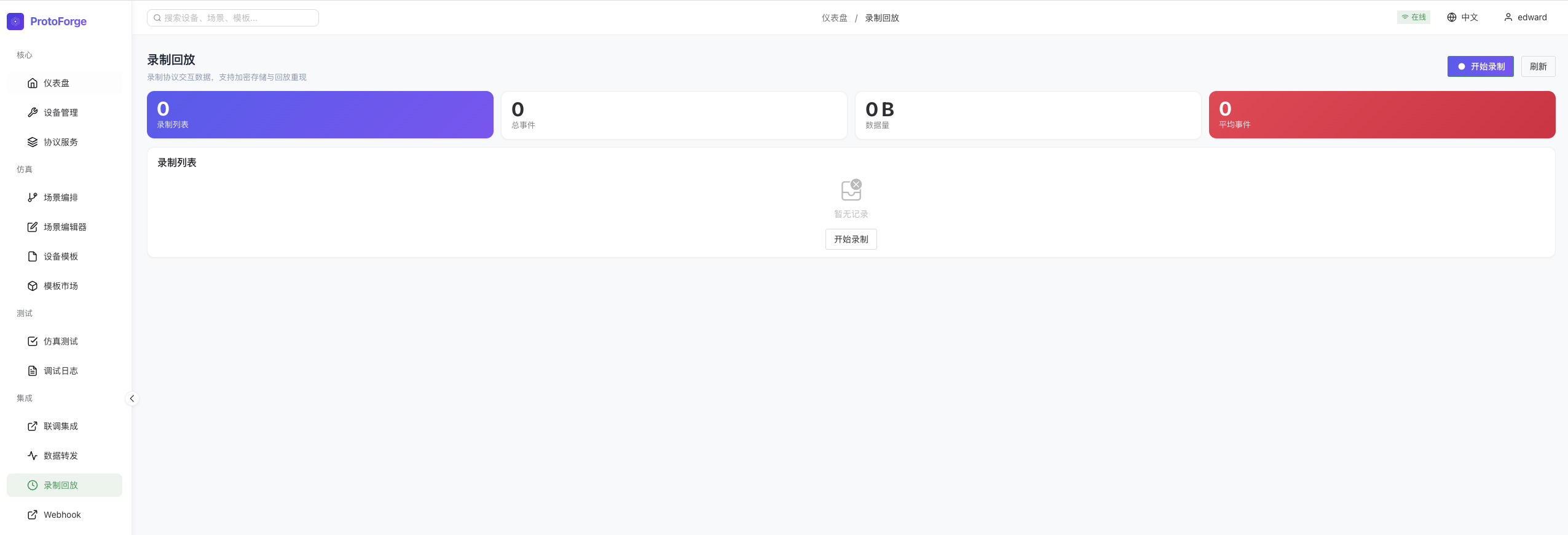

录制回放

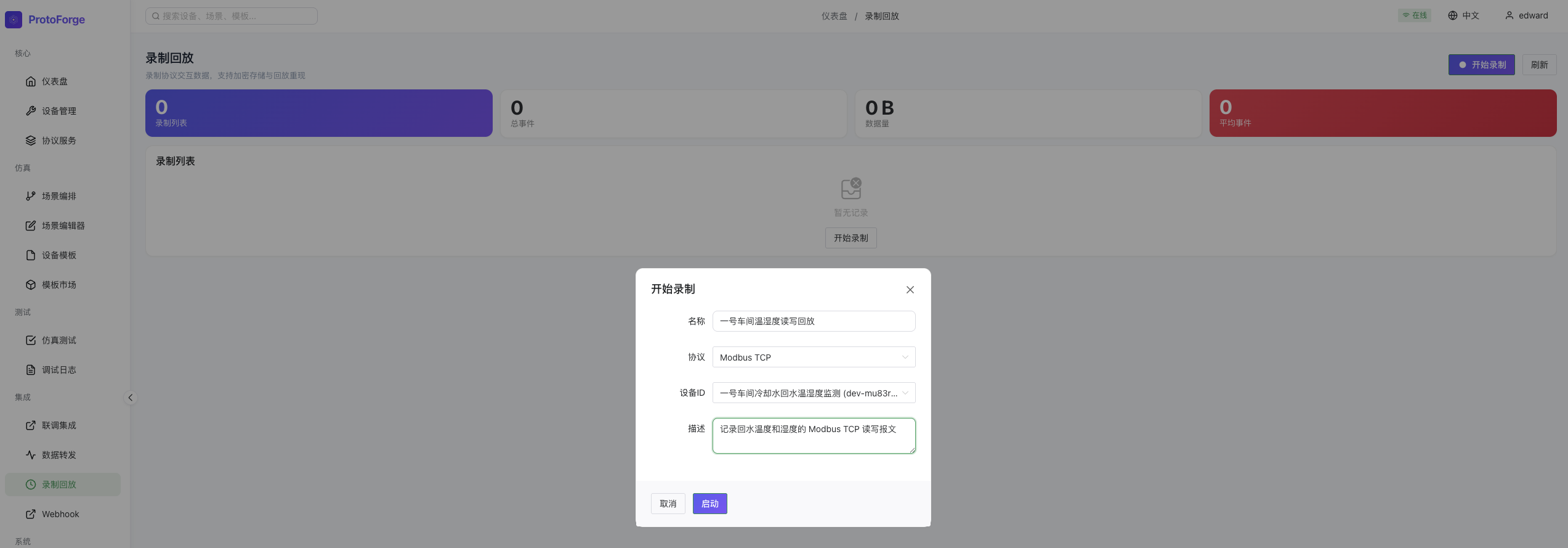

1. 打开 录制回放，点击 开始录制。

2. 名称填写 一号车间温湿度读写回放，协议选择 Modbus TCP，描述可写“记录回水温度和湿度的 Modbus TCP 读写报文”。

3. 用外部客户端产生真实读写，再点击 停止录制 并确认。
示例：在macos终端中输入以下代码测试。注意需要修改自己的懒猫微服名

python3 - <<'PY'
import socket
import struct

HOST = "protoforge.你的懒猫微服名.heiyu.space"
PORT = 5020
UNIT_ID = 1

# temperature 测点：从保持寄存器地址 0 开始，占用两个寄存器
ADDRESS = 0
NEW_VALUE = 22.5


def recv_exact(sock, size):
    data = b""
    while len(data) < size:
        chunk = sock.recv(size - len(data))
        if not chunk:
            raise ConnectionError("连接被服务端关闭")
        data += chunk
    return data


def request(sock, transaction_id, pdu):
    # MBAP Header + Unit ID + PDU
    frame = struct.pack(
        ">HHHB",
        transaction_id,
        0,
        len(pdu) + 1,
        UNIT_ID,
    ) + pdu

    sock.sendall(frame)

    header = recv_exact(sock, 7)
    response_id, protocol_id, length, unit_id = struct.unpack(
        ">HHHB", header
    )
    body = recv_exact(sock, length - 1)

    if response_id != transaction_id:
        raise RuntimeError("事务 ID 不匹配")
    if protocol_id != 0:
        raise RuntimeError("不是 Modbus TCP 响应")
    if unit_id != UNIT_ID:
        raise RuntimeError("Unit ID 不匹配")
    if body[0] & 0x80:
        raise RuntimeError(
            f"Modbus 异常：function=0x{body[0]:02x}, code={body[1]}"
        )

    return body


def read_temperature(sock, transaction_id):
    # FC03：读取两个保持寄存器
    pdu = struct.pack(">BHH", 0x03, ADDRESS, 2)
    body = request(sock, transaction_id, pdu)

    if body[0] != 0x03 or body[1] != 4:
        raise RuntimeError(f"读取响应格式异常：{body.hex()}")

    value = struct.unpack(">f", body[2:6])[0]
    registers = struct.unpack(">HH", body[2:6])
    return value, registers


with socket.create_connection((HOST, PORT), timeout=5) as sock:
    before, registers = read_temperature(sock, 1)
    print(
        f"写入前：temperature={before:.3f} °C，"
        f"registers={registers}"
    )

    # FC16：把 float32 22.5 写入寄存器 0 和 1
    raw_value = struct.pack(">f", NEW_VALUE)
    write_pdu = (
        struct.pack(">BHHB", 0x10, ADDRESS, 2, 4)
        + raw_value
    )
    body = request(sock, 2, write_pdu)

    expected = struct.pack(">BHH", 0x10, ADDRESS, 2)
    if body != expected:
        raise RuntimeError(f"写入响应格式异常：{body.hex()}")

    print(f"写入成功：temperature={NEW_VALUE} °C")

    after, registers = read_temperature(sock, 3)
    print(
        f"回读结果：temperature={after:.3f} °C，"
        f"registers={registers}"
    )
PY

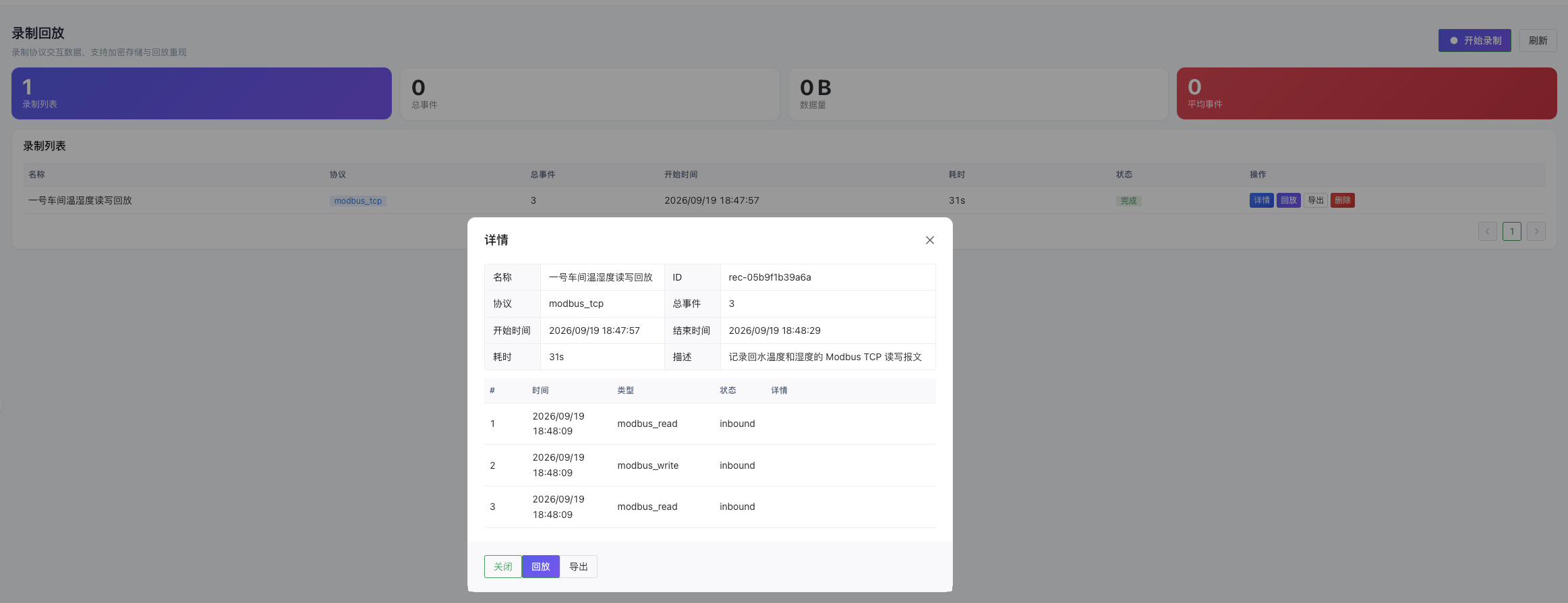

4. 在列表中使用 详情 查看事件，使用 回放 重放交互，必要时使用 导出 归档。


七、备份、恢复、系统设置和审计

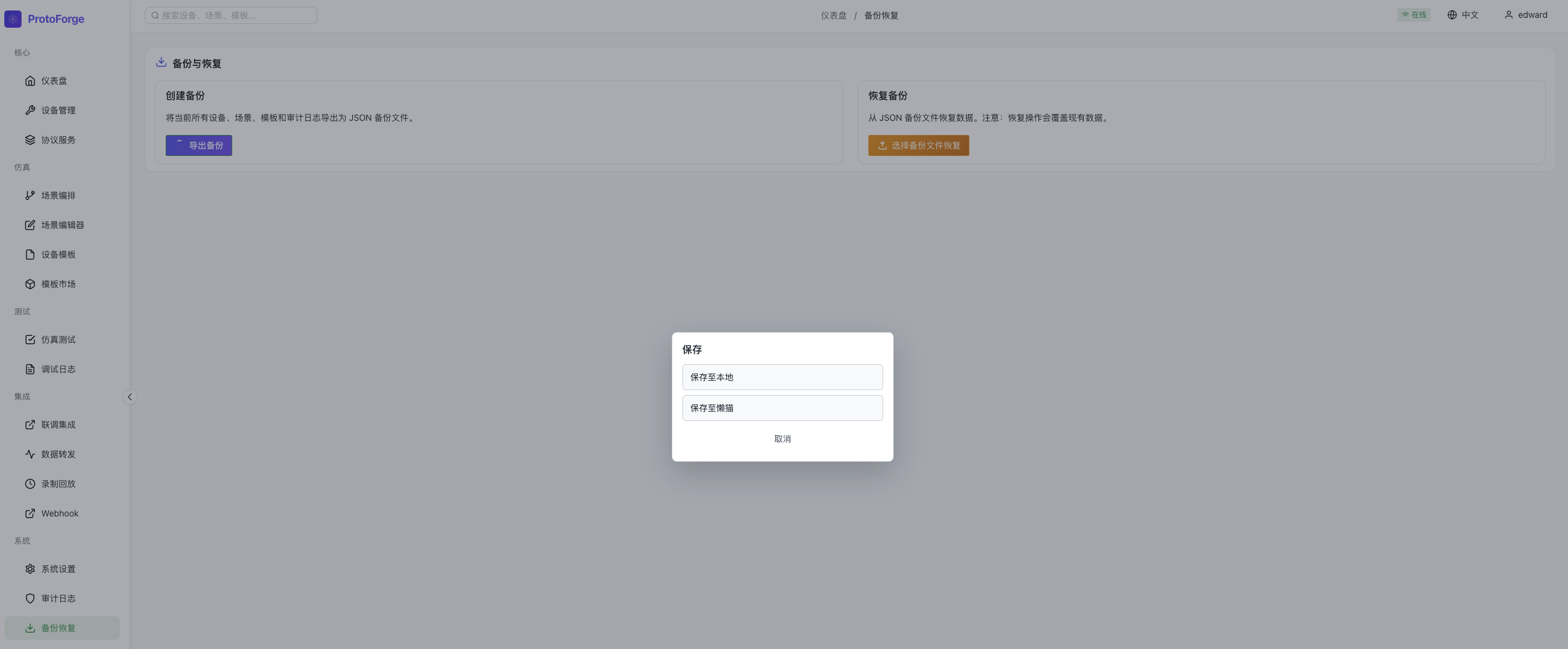

备份恢复

在 备份恢复 页面：

• 导出备份：将设备、场景、模板和审计日志导出为 JSON；
• 选择备份文件恢复：从 JSON 恢复，恢复会覆盖现有数据，执行前先保留当前备份。

系统设置

系统设置分为：

• 通用设置：服务端口（默认 8000）、日志级别、CORS 来源和演示模式；
• 集成配置：EdgeLite 等外部服务参数；

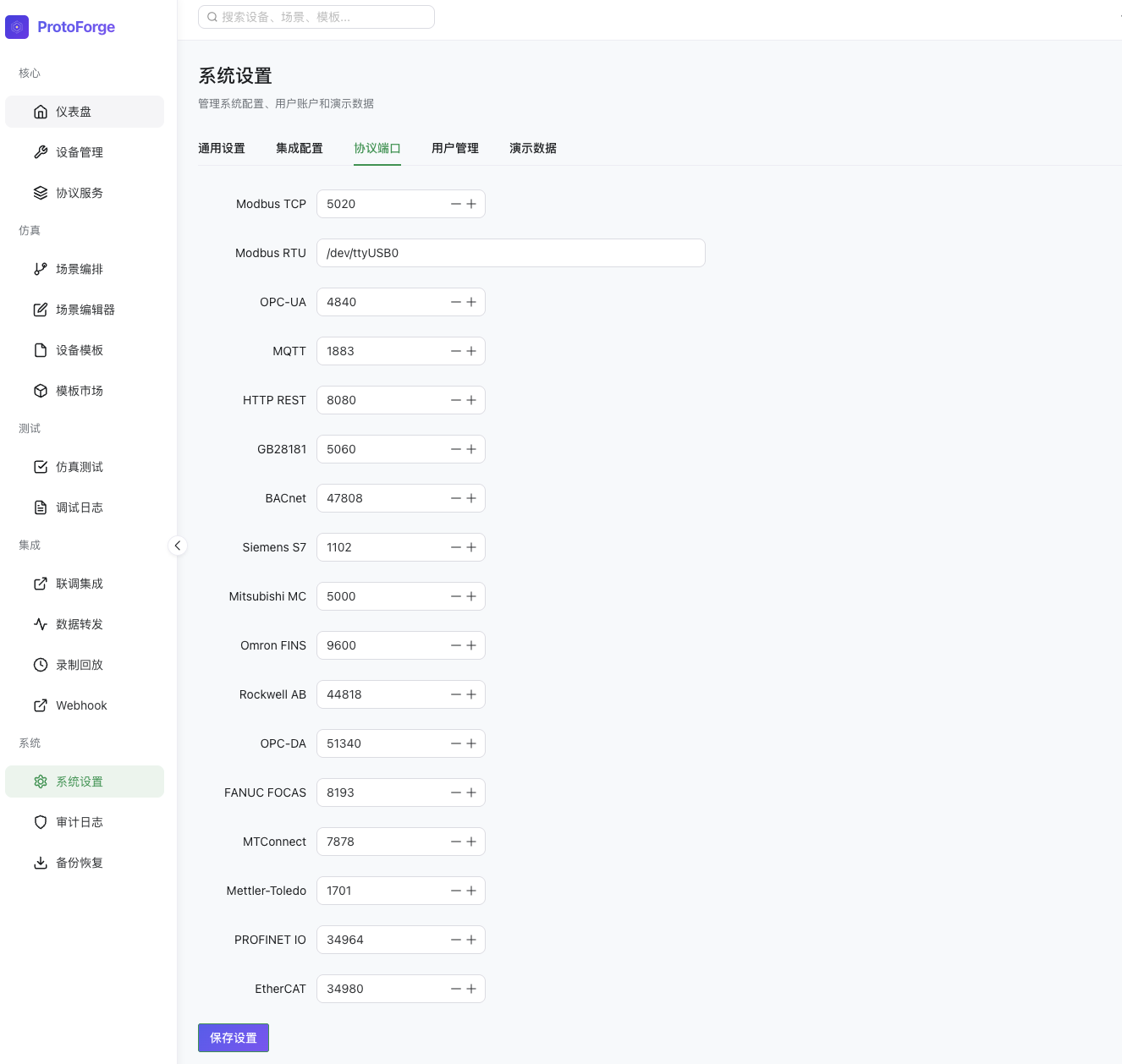

• 协议端口：修改各协议的容器内监听端口；
• 用户管理：添加用户、修改密码、重置密码、管理员开关；
• 演示数据：按需生成或清理演示数据。

注意：设置页中的 Siemens S7 默认端口为容器内 1102，懒猫对外发布端口是 102，外部客户端应连接后者。

审计日志

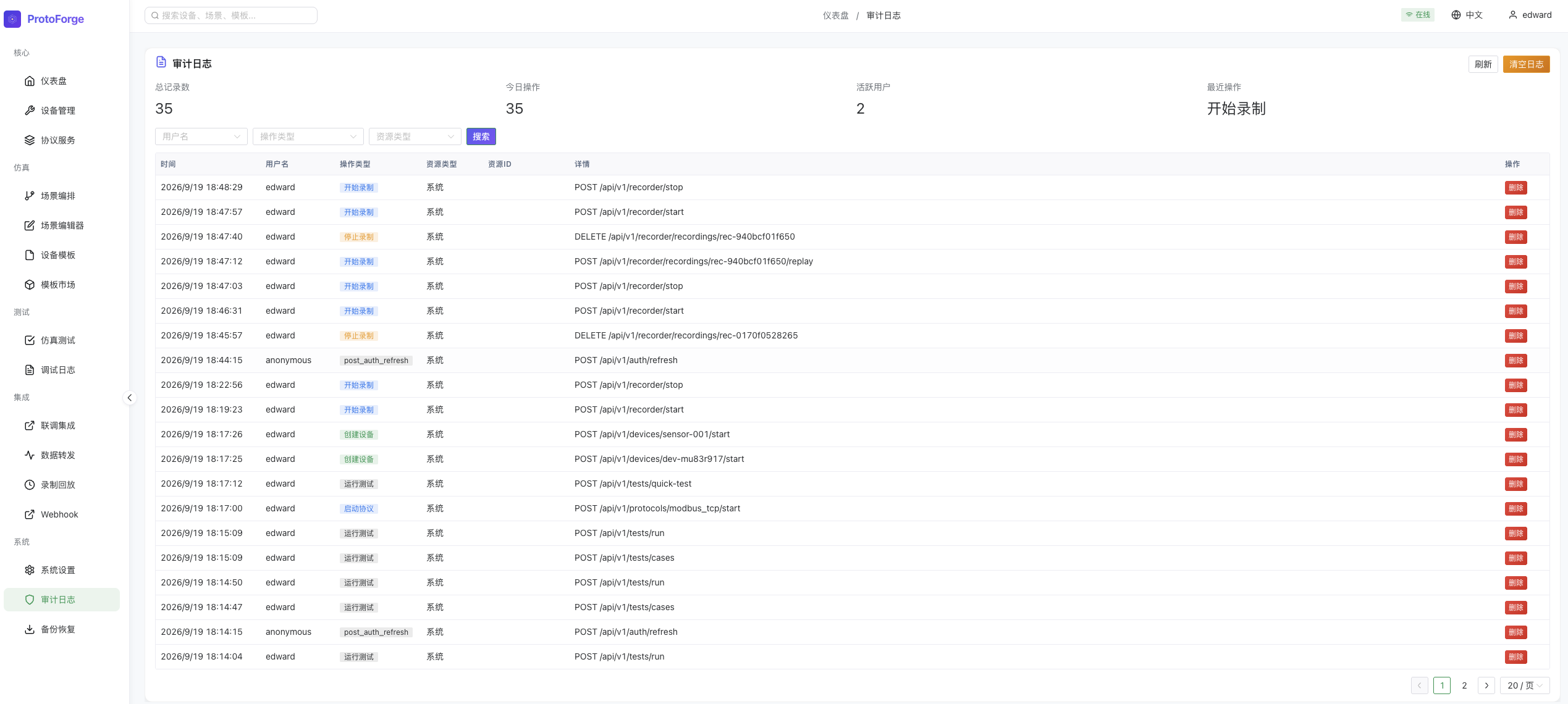

审计日志 会记录用户、时间、操作类型、资源类型、资源 ID 和 API 详情。创建设备、启动协议、创建/更新场景、开始/停止录制等操作都可以在这里复核；管理员可以按用户名、操作类型和资源类型搜索。

🔌 开放端口访问攻略

管理页面和工业协议端口不是同一条链路。
下表中的 <应用域名> 只表示主机名，例如 protoforge.你的懒猫微服名.heiyu.space，不要包含 https://、路径或中文标点。

用途	客户端连接方式	协议及注意事项
管理页面	https://<应用域名>/	通过懒猫账号登录；不要添加容器内部端口 :8000
仿真 HTTP	http://<应用域名>:8080/	明文 HTTP，不支持 HTTPS；可用浏览器或 curl 访问
Modbus TCP	主机 <应用域名>，端口 5020	使用 Modbus TCP 客户端，不要添加 http:// 或 https://
OPC UA	opc.tcp://<应用域名>:4840/protoforge	使用 OPC UA 客户端；安全策略和认证方式以协议服务配置为准
MQTT	mqtt://<应用域名>:1883	使用 MQTT 客户端；未配置 TLS 时不要使用 mqtts://
Siemens S7	主机 <应用域名>，端口 102	懒猫入口将外部端口 102 转发到容器内部端口 1102
Mitsubishi MC	主机 <应用域名>，端口 5000	使用 Mitsubishi MC TCP 客户端
Omron FINS	主机 <应用域名>，端口 9600	根据服务配置选择 FINS TCP 或 FINS UDP
GB28181	SIP 主机 <应用域名>，端口 5060	支持 SIP TCP/UDP；媒体传输还需要 UDP 6000–6999 RTP 端口范围
BACnet/IP	主机 <应用域名>，UDP 端口 47808	使用支持指定远程主机的 BACnet/IP 客户端；跨网段广播发现可能不可用
EtherNet/IP	主机 <应用域名>，端口 44818	使用 EtherNet/IP TCP 客户端
FANUC FOCAS	主机 <应用域名>，端口 8193	使用 FANUC FOCAS TCP 客户端
MTConnect	http://<应用域名>:7878/	通过明文 HTTP 获取 MTConnect XML；不要使用 HTTPS
OPC DA	主机 <应用域名>，端口 51340	ProtoForge 提供 TCP 桥接仿真入口，不是浏览器页面
Mettler-Toledo	主机 <应用域名>，端口 1701	使用对应的 Mettler-Toledo TCP 客户端
PROFINET IO	主机 <应用域名>，端口 34964	这是 ProtoForge 的 TCP 仿真入口，不等同于真实 PROFINET 二层实时网络
EtherCAT	主机 <应用域名>，端口 34980	这是 ProtoForge 的 TCP 仿真入口，不等同于真实 EtherCAT 二层总线

最小连通性检查

测试前先在 ProtoForge 的 协议服务 页面启动目标协议，再在 设备管理 中启动对应设备。

1. 检查仿真 HTTP

curl --connect-timeout 5 \
  http://protoforge.你的懒猫微服名.heiyu.space:8080/

正常情况下会返回类似内容：

{"status":"ok","protocol":"http","devices":0}

8080 是明文 HTTP 四层入口，不提供 HTTPS、TLS 或 OIDC 登录。不要写成 https://protoforge.你的懒猫微服名.heiyu.space:8080/，否则可能出现 TLS 握手失败、连接重置、broken pipe 或超时。正确使用 http:// 仍然出现 Connection reset 或 Connection refused 时，先回到页面确认 HTTP RESTful 协议服务是否已经启动。

2. 检查 Modbus TCP 端口

nc -vz protoforge.你的懒猫微服名.heiyu.space 5020

看到下面的结果，表示 TCP 连接已经建立：

Connection to protoforge.你的懒猫微服名.heiyu.space port 5020 succeeded!

nc 成功只代表四层入口可以建立连接，不能证明 Modbus 协议已经正常工作。懒猫入口有时会在协议服务尚未启动时接受 TCP 连接，随后重置真正的协议请求。最终还要使用 Modbus TCP 客户端，按照设备实际配置的 Unit ID、寄存器地址和数据类型完成一次真实读写，并在 调试日志 中确认对应报文。

3. 判断客户端应该使用 IPv4 还是 IPv6

dig +short A protoforge.你的懒猫微服名.heiyu.space
dig +short AAAA protoforge.你的懒猫微服名.heiyu.space

• A 记录表示 IPv4；
• AAAA 记录表示 IPv6；
• 两者都有时，双栈客户端通常可以直接使用应用域名；
• A 为空而只有 AAAA 时，仅支持 IPv4 的客户端不能通过该域名连接；
• 两者都为空时，检查域名是否填写正确，以及应用是否已正常安装。

如果域名没有 A 记录、客户端仅支持 IPv4，或者当前网络无法访问 IPv6，请把连接主机改成懒猫微服的局域网 IPv4，端口保持不变。下面的 192.168.1.50 只是示例，必须替换成自己微服的真实地址：

仿真 HTTP：http://192.168.1.50:8080/
Modbus TCP：主机 192.168.1.50，端口 5020

🧭 日常工作流建议

1. 先启动需要的协议，再启动设备。
2. 用模板创建设备，名称包含车间、产线和用途。
3. 在设备测点窗口确认数值和质量，再从外部客户端读写。
4. 用调试日志确认请求已到达；需要复现时再打开录制。
5. 将多个设备放入场景，保存布局后再运行规则。
6. 联调完成后导出备份，或把日志/场景/录制导出交给项目归档流程。
7. 联调结束后停止协议和场景，减少端口暴露和资源占用。

🧩 Conclusion —— 一句话总结

ProtoForge 适合把工业协议联调从“等真实设备到位”提前到“先用虚拟设备验证接口”。
