PlantUML：用文本创建图表的工具

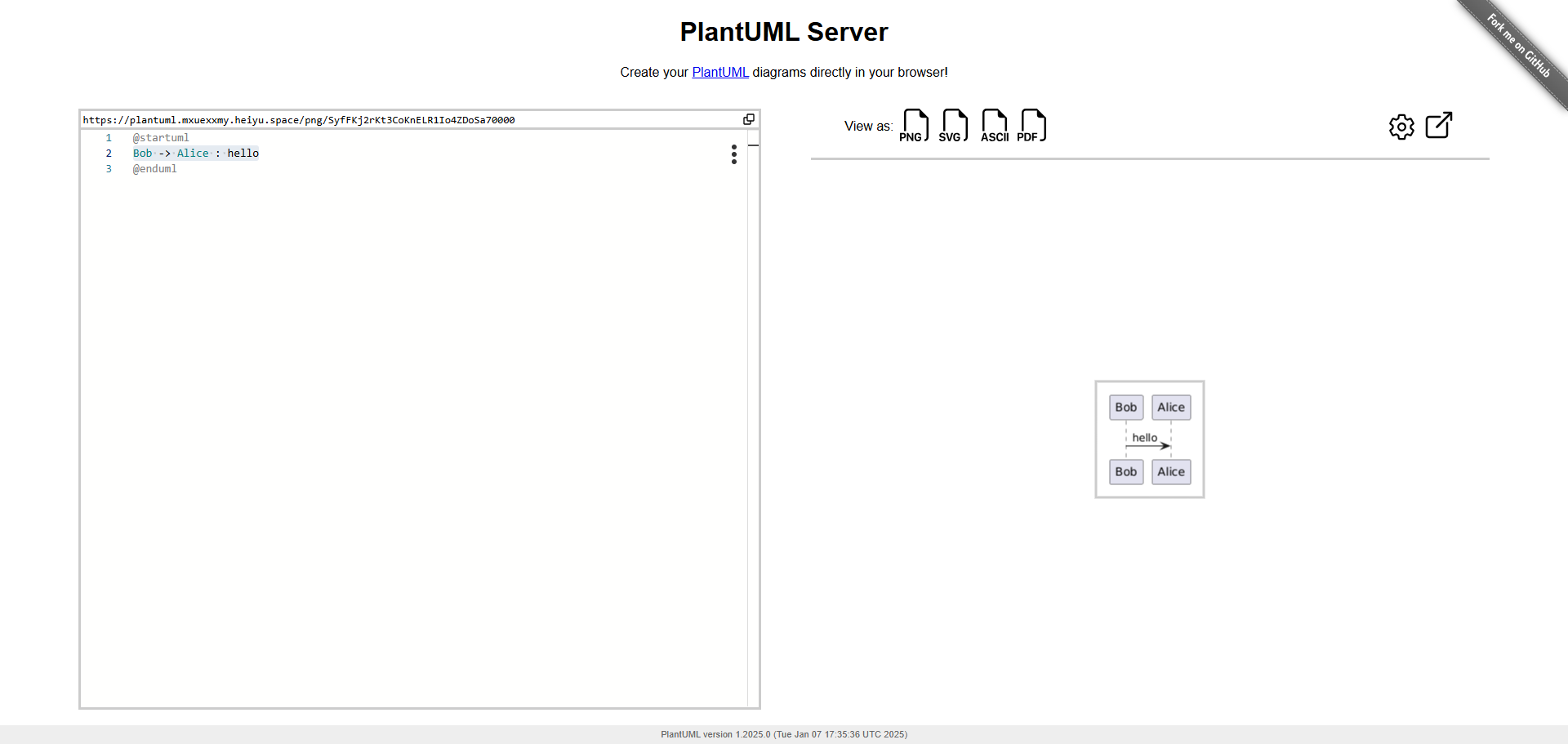

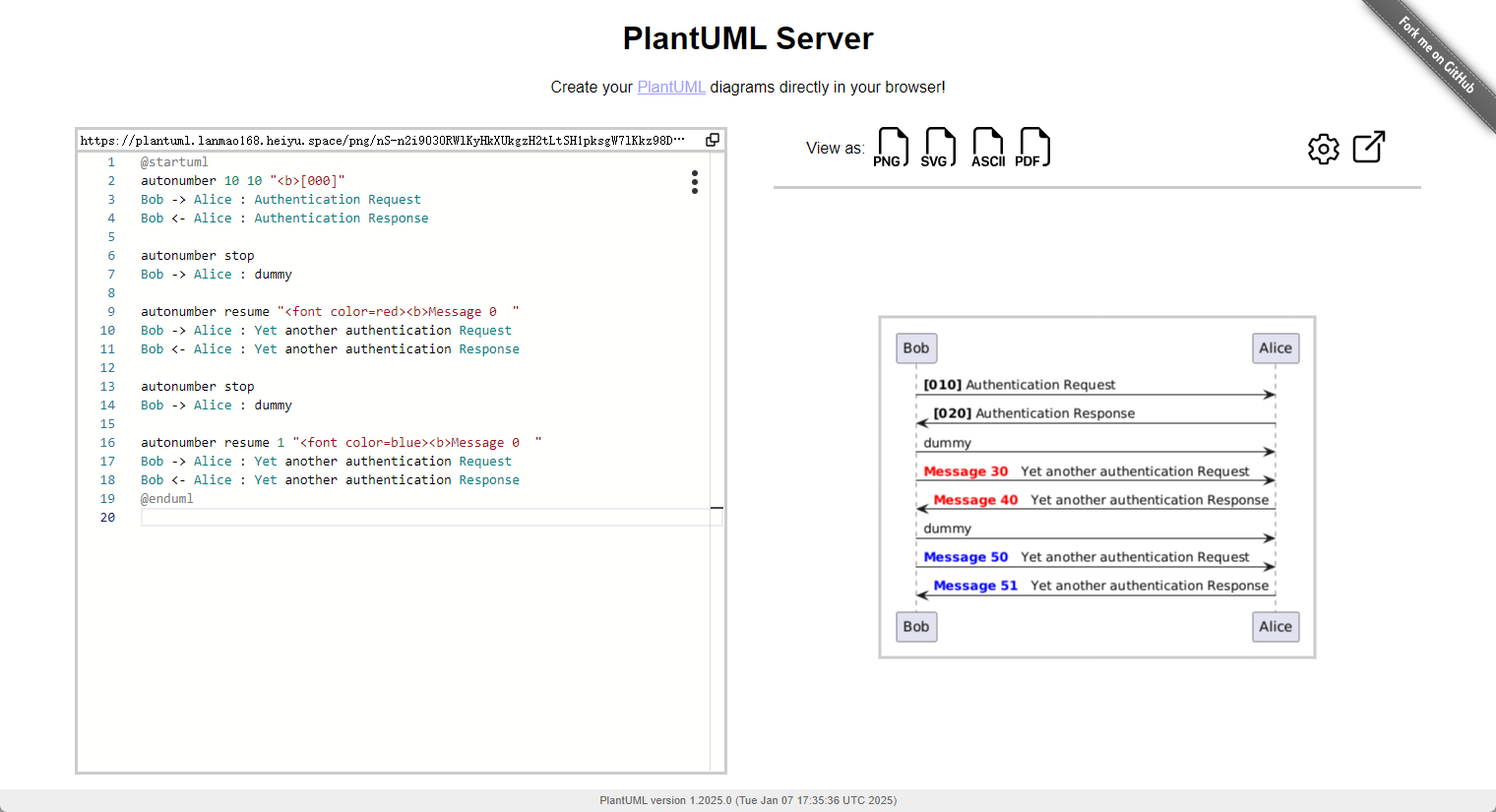

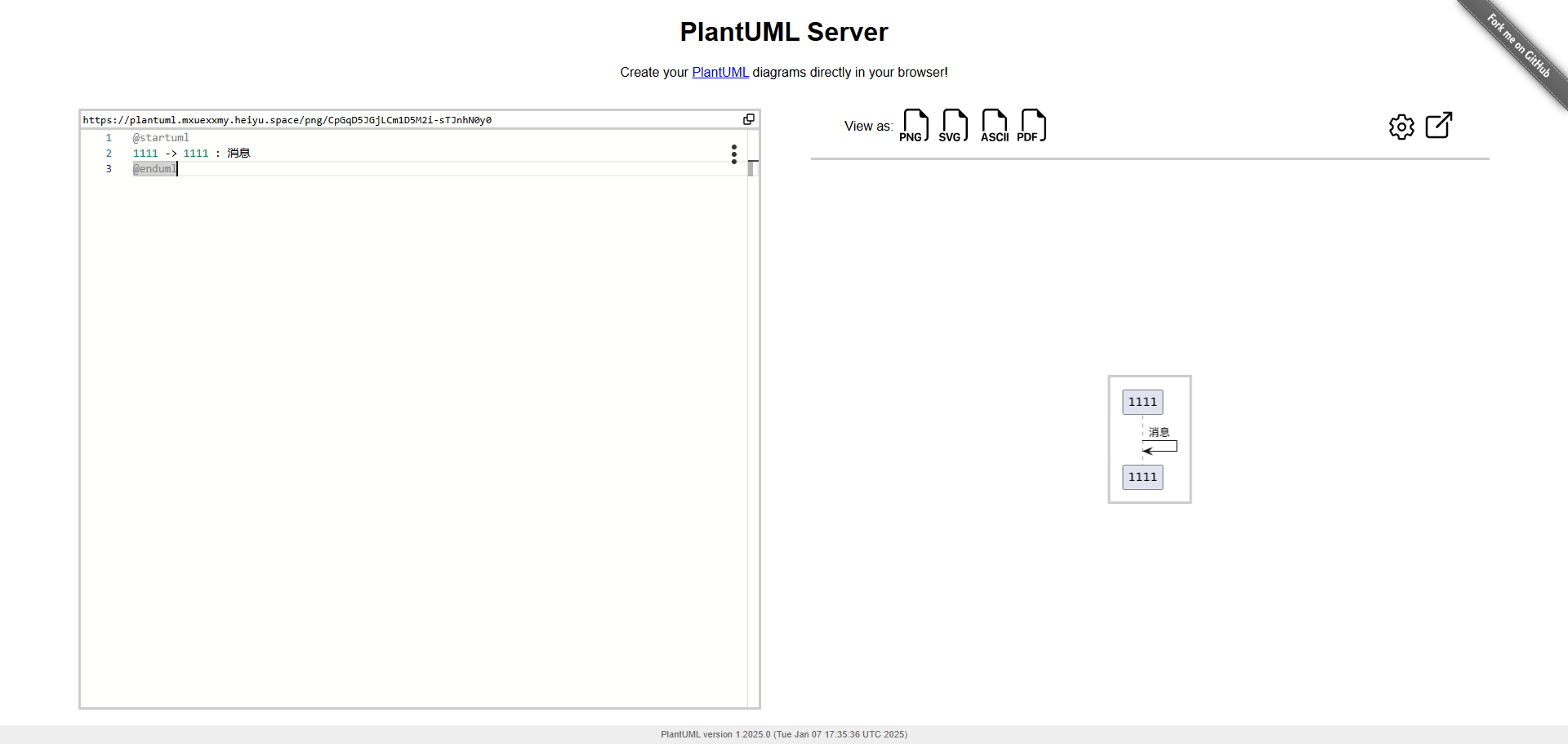

## 什么是 PlantUML ？ PlantUML 允许用户从纯文本语言创建图表。 除了各种 UML 图之外，PlantUML 还支持各种其他软件开发相关格式，以及 JSON 和 YAML 文件的可视化。PlantUML 语言是特定领域语言的一个示例。 https://appstore.lazycat.cloud/#/shop/detail/xyz.mxue.plantuml 使用 PlantUML，您可以创建结构良好的 UML 图表，包括但不限于以下内容： > 序列图 > 用例图 > 类图 > 对象图 > 活动图（在此查找传统语法） > 组件图 > 部署图 > 状态图 > 时序图 ## 使用体验 应用安装后，打开即可看到主页面。注意，这个在浏览器端无法正常使用，在懒猫客户端可以。  在左侧输入文本，右侧可以选择预览的类型  比如我想画个序列图，在左侧输入 `@startuml participant Participant as Foo actor Actor as Foo1 boundary Boundary as Foo2 control Control as Foo3 entity Entity as Foo4 database Database as Foo5 collections Collections as Foo6 queue Queue as Foo7 Foo -> Foo1 : To actor Foo -> Foo2 : To boundary Foo -> Foo3 : To control Foo -> Foo4 : To entity Foo -> Foo5 : To database Foo -> Foo6 : To collections Foo -> Foo7: To queue @enduml ` 右侧就能看到效果  官方文档里有介绍详细的语法应该怎么写https://plantuml.com/zh  PlantUML 可以集成在外部工具中，比如 Visual Studio Code。直接安装 PlantUML  安装完成后设置服务端地址  新建一个test.puml文件 `@startuml actor actor agent agent artifact artifact boundary boundary card card cloud cloud component component control control database database entity entity file file folder folder frame frame interface interface node node package package queue queue stack stack rectangle rectangle storage storage usecase usecase @enduml` 直接Alt+D打开预览界面  对于产品经理、程序员来说，pluntUML是一个很实用的画图工具。 利用简单直观的语言，可以毫不费力地绘制各种类型的图表。
